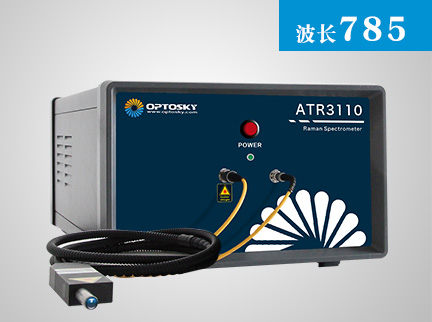

小型拉曼光譜儀操作步驟簡單介紹
拉曼光譜儀關鍵適用科研單位、 高等學校物理學和化驗室、 微生物及醫藥學行業等電子光學層面, 科學研究化學物質成份的判斷與確定;可以運用于刑警隊及珠寶行業開展冰毒的檢驗及晶石的評定。 該儀器設備因其構造簡易、實際操作簡單、測量快速準確,以低波數測量能力著稱。選用共焦光 路設計方案以得到更高像素, 可對試品表層開展 um 級的微區檢驗, 也能用此開展顯微鏡影象測量。
拉曼光譜儀工作原理
當一束頻率為 v0的單色光照射到樣品上后,分子可以使入射光發生散射。大部分光只是改 變光的傳播方向,從而發生散射,而穿過分子的透射光的頻率,仍與入射光的頻率相同, 這時, 稱這種散射稱為瑞利散射; 還有一種散射光, 它約占總散射光強度的 10^-6~10^-10, 該散射光不僅傳播方向發生了改變, 而且該散射光的頻率也發生了改變, 從而不同于激發光的頻率,因此稱該散射光為拉曼散射。在拉曼散射中,散射光頻率相對入射光頻 率減少的, 稱之為斯托克斯散射, 因此相反的情況, 頻率增加的散射, 稱為反斯托克斯散射, 斯托克斯散射通常要比反斯托克斯散射強得多,拉曼光譜儀通常大多測定的是斯托克斯散 射,也統稱為拉曼散射。
拉曼光譜儀操作步驟
1. 將拉曼光譜儀器通過 USB 線連接電腦。
2. 打開電腦拉曼軟件 Raman Analyzer,順時針方向旋轉激光鎖式開關打開激光, 預熱半個小時。
3. 將測定樣品(液體)放入玻璃瓶,或者樣品(固體)墊上。
4. 關掉房間的燈或者使樣品處于黑暗環境中。
5. 設置測試參數:積分時間和平均參數, 調整激光功率, 點擊程序的暗電流掃描 (Dark Scan)鍵來收集暗電流參考數據。
6. 彈出參數提示對話框,單擊 OK 接受默認值。點擊保存 (Save)鍵來保存參考數 據。
7. 將放入樣品的玻璃瓶或樣品墊放入液體或固體裝樣裝置中,并繼續保持暗環 境。
8. 移動探測器的使之與樣品瓶的間距為 2mm ,或者正確的將探測器的前端 插入裝樣裝置的探測孔。
9. 點擊程序的單一掃描鍵收集樣品的拉曼光譜, 并點擊 (SAVE DATA)鍵保存數據,或者點擊 (SAVE GRAPH)鍵保存圖表數據。
10. 掃描其它樣品的光譜時, 可以直接更換樣品, 然后點擊單一掃描 (Single Scan)鍵來獲得其它樣品的光譜, 無需重新掃描暗電流的參考數據, 除非周圍環境發生 了改變。
11. 拉曼光譜儀關閉系統程序,首先逆時針旋轉激光的鎖式開關來關閉激光源,然后再點擊 (EXIT)鍵退出拉曼分析儀軟件,關閉電腦。
