新品推薦：光柵光譜儀（單色儀）ATP7330/ATP7300
新品推薦：光柵光譜儀（單色儀）ATP7300
光譜儀是一種高&端的科學儀器，它的主要功能是利用折射或衍射的原理，將復色光分離成各光譜成分。在科學研究和工業生產中，光譜儀發揮著至關重要的作用。其中，光柵光譜儀以其卓&越的性能和廣泛的應用，成為了光譜測量領域中的佼&佼&者。光柵光譜儀采用了先進的光柵技術，實現高精度的光譜測量。它的測量精度高、穩定性好、抗干擾能力強，因此在各個領域中都得到了廣泛的應用。無論是科學研究、環境監測、能源開發，還是工業生產、產品質量控制，光柵光譜儀都發揮著不可替代的作用。
光柵光譜儀/光柵單色儀的原理結構
當一束復合光線進入單色儀的入射狹縫，首先由光學準直鏡匯聚成平行光，再通過衍射光柵色散為分開的波長（顏色）。利用每個波長離開光柵的角度不同，由聚焦反射鏡聚焦后，再照射在CCD上（ATP7330型光柵光譜儀）或者出射狹縫形成單色光（ATP7300型光柵單色儀）。儀器可以通過電腦控制，精確地改變波段范圍或出射波長。光柵單色儀加上探測器，就是光柵光譜儀。

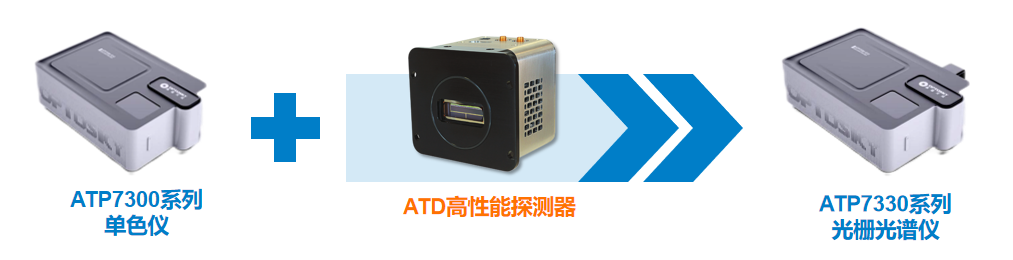

圖 1 光柵單色儀加上探測器，就是光柵光譜儀，ATP7330=ATP7300+ATD探測器

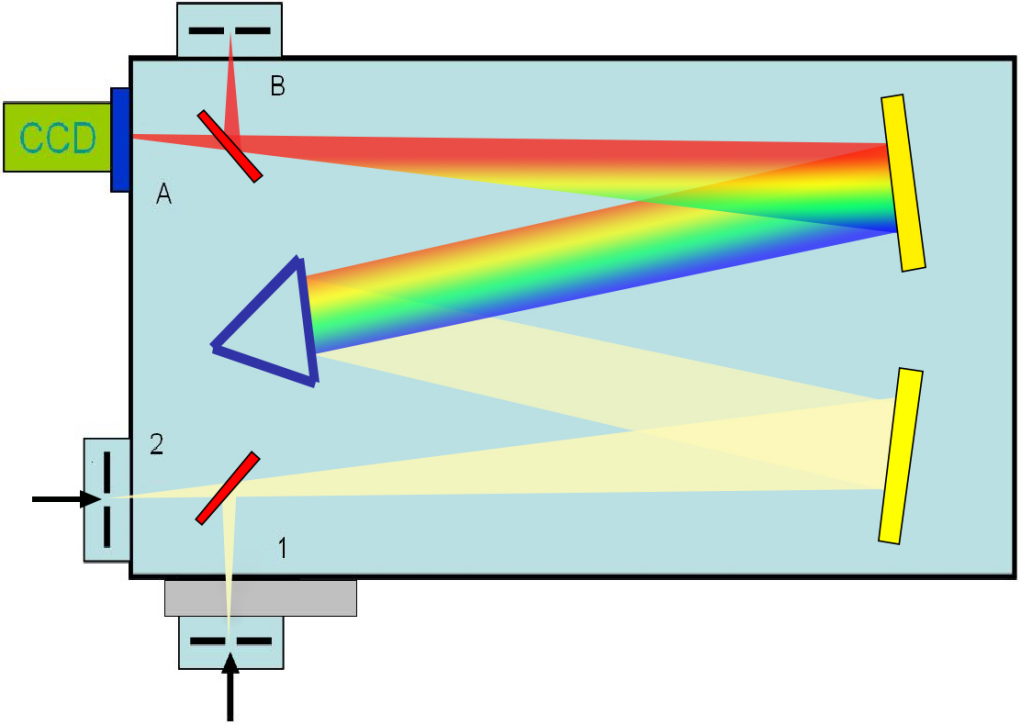

圖 2光柵光譜儀光柵單色儀的基本結構
基本結構如圖1所示：它由入射狹縫、準直球面反射鏡、光柵、聚焦球面反射鏡以及輸出狹縫構成。復色入射光進入狹縫后，經準直球面反射鏡變成復色平行光照射到光柵上，經光柵色散后，形成不同波長的平行光束并以不同的衍射角度出射，聚焦球面反射鏡將照射到它上面的某一波長的光聚焦在出射狹縫上，再由出射狹縫后面的探測器記錄該光譜信息。
圖 3光柵工作原理
光柵安裝在一個轉臺上，當光柵旋轉時，就將不同波長的光信號依次聚焦到出射狹縫上，探測器記錄不同光柵旋轉角度（不同的角度代表不同的波長）時的輸出光信號強度，即記錄了光譜。這種光譜儀通過輸出狹縫選擇特定的波長進行記錄，稱為光柵單色儀。
奧譜天成的光柵光譜儀系列
ATP7330系列光柵光譜儀，是基于奧譜天成20余年光譜儀研制經驗的基礎上，借鑒國外進口的多種同類產品技術，憑借其卓&越的性能和創新的設計，形成全新一代的光柵光譜儀/光柵單色儀，目前，已獲得用戶的廣泛稱贊，已成為科研領域的翹楚。該系列采用反射式光柵，精準度高，穩定性強。通過精密的軟件控制，光柵塔輪高精度運轉，確保光柵與測試波長的精確匹配。這為科研工作者提供了可靠的數據來源，大大提高了測量的準確性和可靠性。

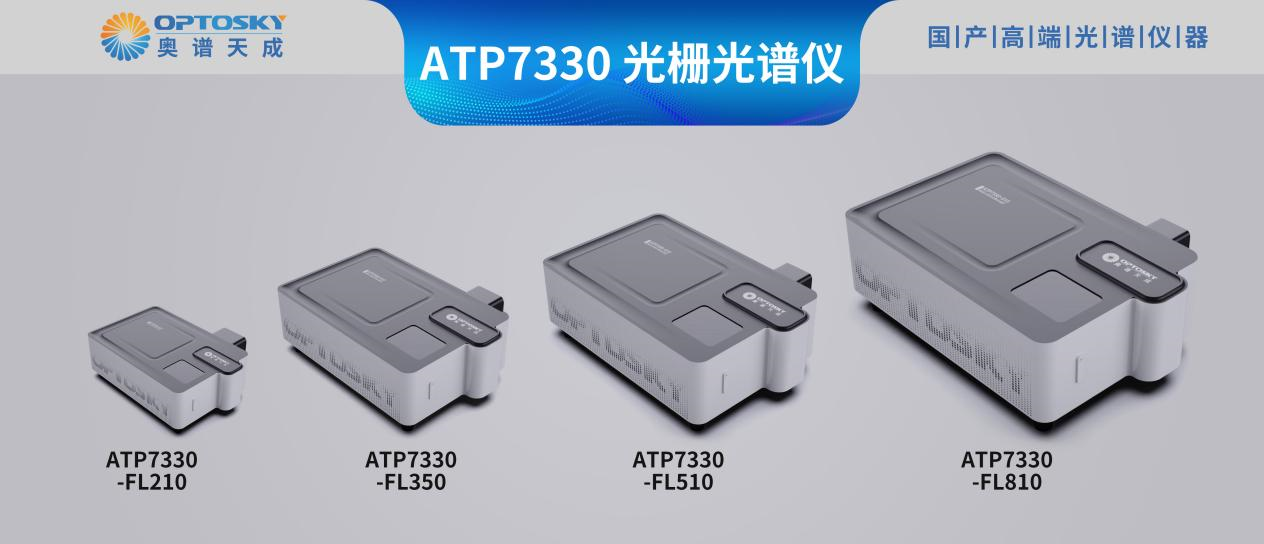

ATP7300系列包含四種不同焦長的型號，分別為210毫米、350毫米、510毫米及810毫米，滿足了不同實驗和應用的需求。這一系列光譜儀充分利用仿真優化的光學系統，確保了超高的分辨率。特別值得一提的是，ATP7300-FL810型號能夠達到驚人的0.03納米分辨率，堪稱光學領域的巔&峰之作。

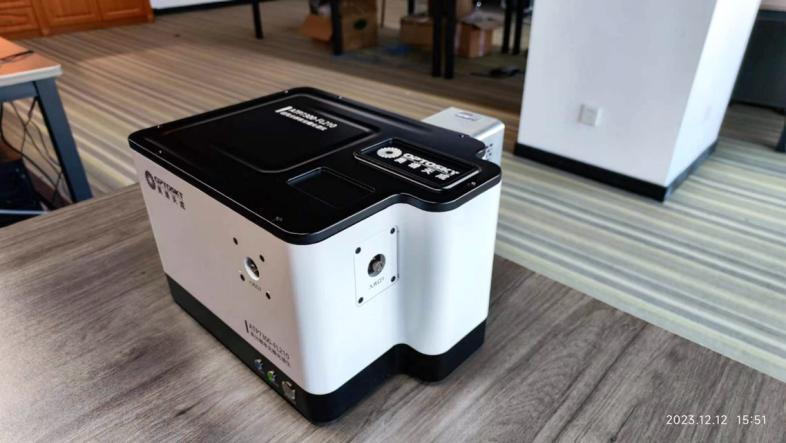

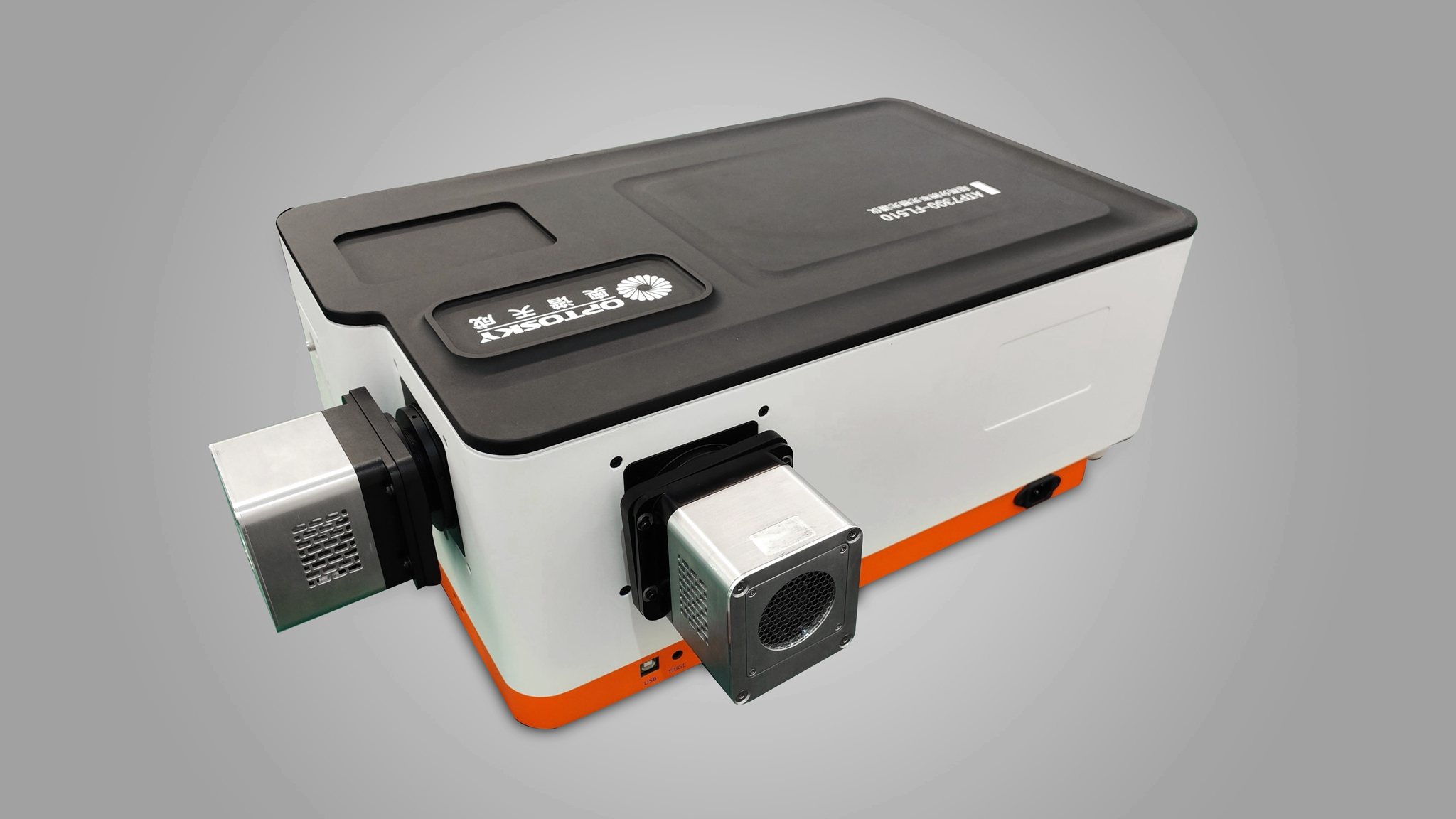

圖 4 ATP7330-FL210實物圖（焦距為210mm）

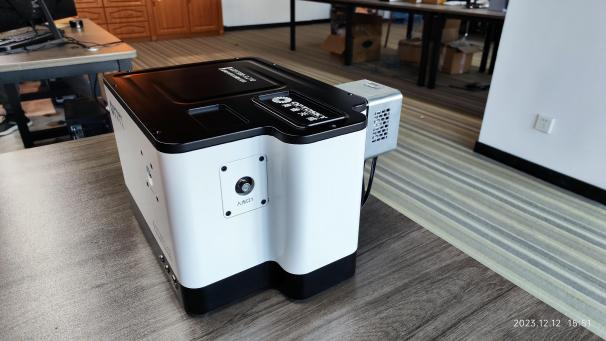

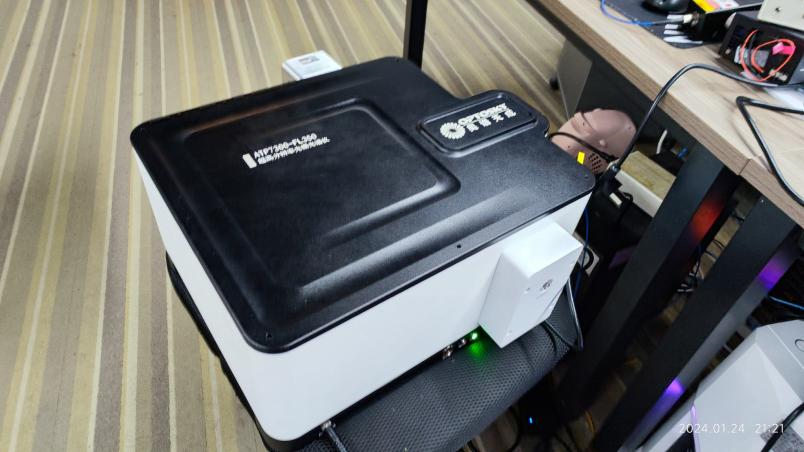

圖 5ATP7330-FL350實物圖（焦距為350mm）
圖 6ATP7330-FL510實物圖（焦距為510mm）

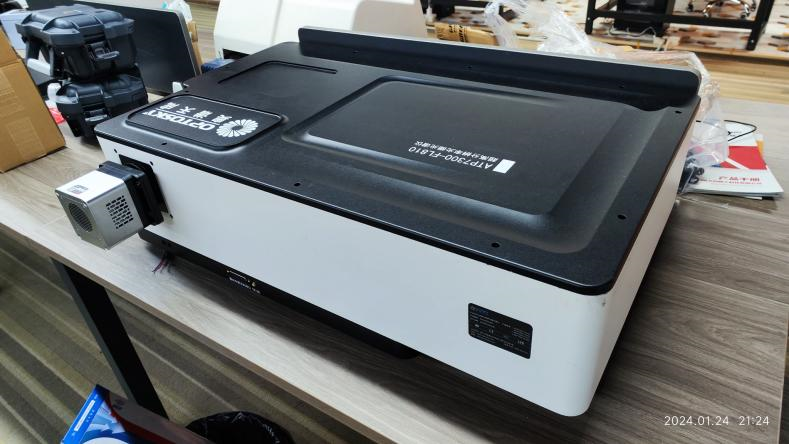

圖 7 ATP7330-FL810實物圖（焦距為810mm）
相比傳統的棱鏡型光譜儀或透射式光柵，ATP7300系列展現了獨&特的優勢。它能覆蓋從紫外到近紅外、中長波紅外的寬廣波段，這一范圍是其他類型光譜儀難以匹敵的。通過簡單地更換光柵和探測器，科研人員即可在波長和分辨率的選擇上獲得更大的自由度，從而更加靈活地應對各種實驗條件和需求。

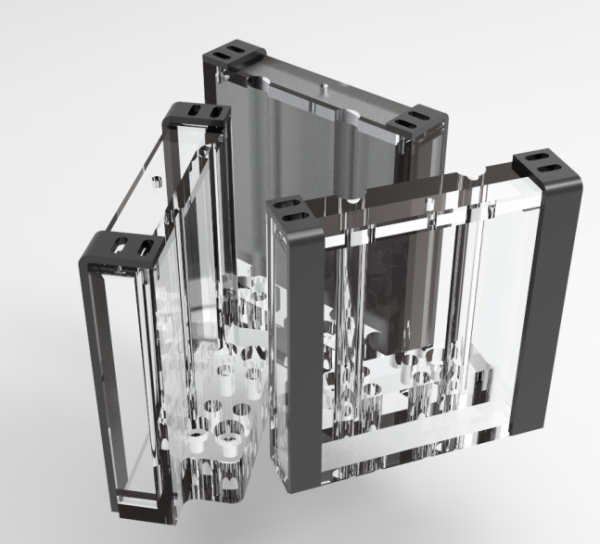

圖 8ATP7300所使用的背靠背塔式高衍射效率光柵（3片）
ATP7300系列內置的塔式轉動光柵是其核心組件，設計精良、工藝卓&越。
ATP7300采用交錯式背靠背配準技術，實現&最&高衍射效率，&最&快就位速度，每片光柵均經過特殊檢測。精密配準確保每片光柵具有獨立的三維調整裝置，經過鐘表式精細調校，保證垂直度高達99.9%。全包圍式裝配結構，結合機械與高強度光學膠。精密光學編碼器控制光柵的絕對指向角，&最&小轉動角度為0.0016°，確保每片光柵均能處于&最&佳工作角度。ATP7300可容納2至4片光柵片，提供了豐富的選擇。從90線、150線到3600線，各種不同規格的光柵一&應&俱&全，滿足了科研人員對于不同分辨率和測量精度的要求。

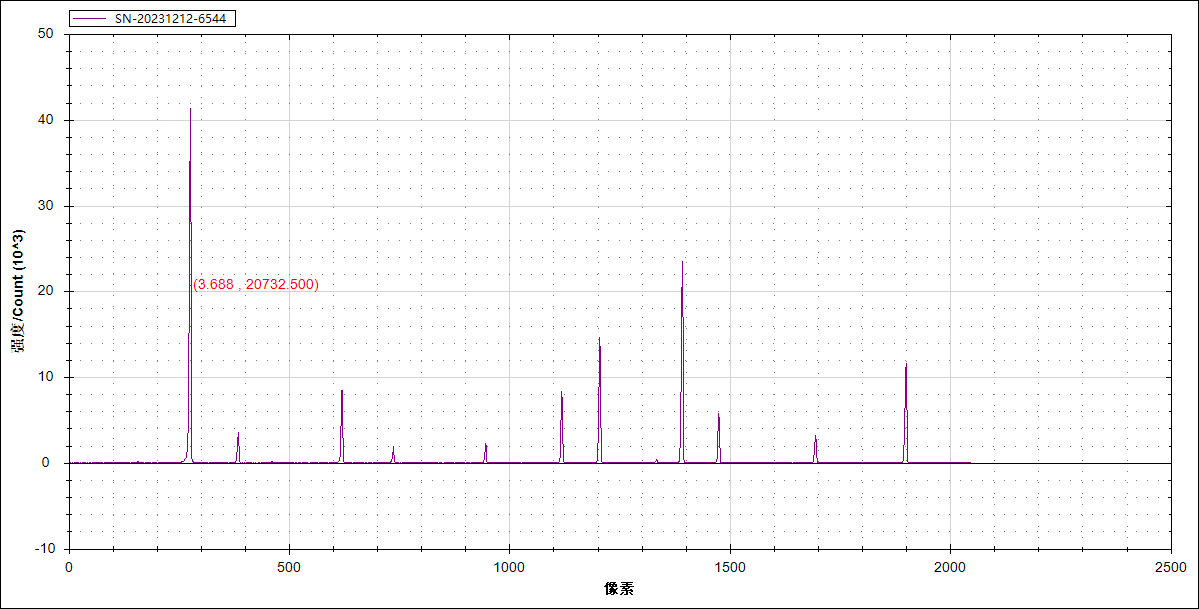

圖 9 ATP7330-FL210實測光譜圖

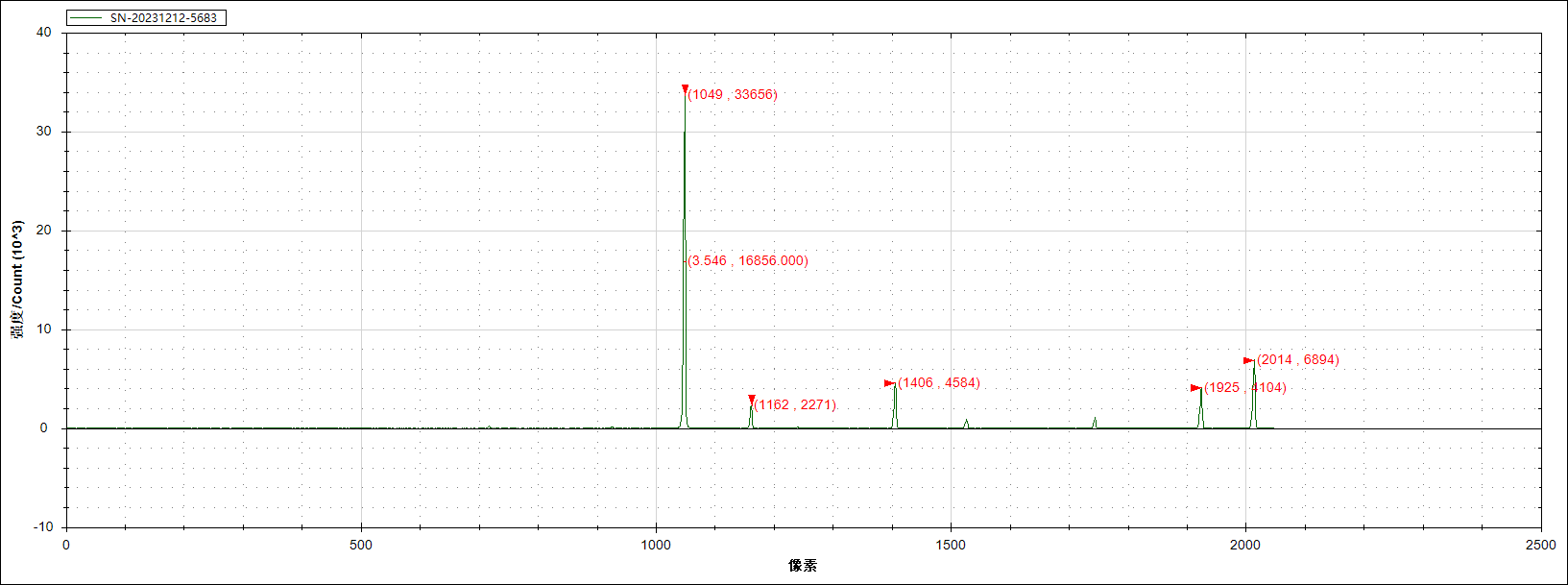

圖 11 ATP7330-FL210實測光譜圖（測試條件：氖燈，1800線光柵，狹縫50μm）

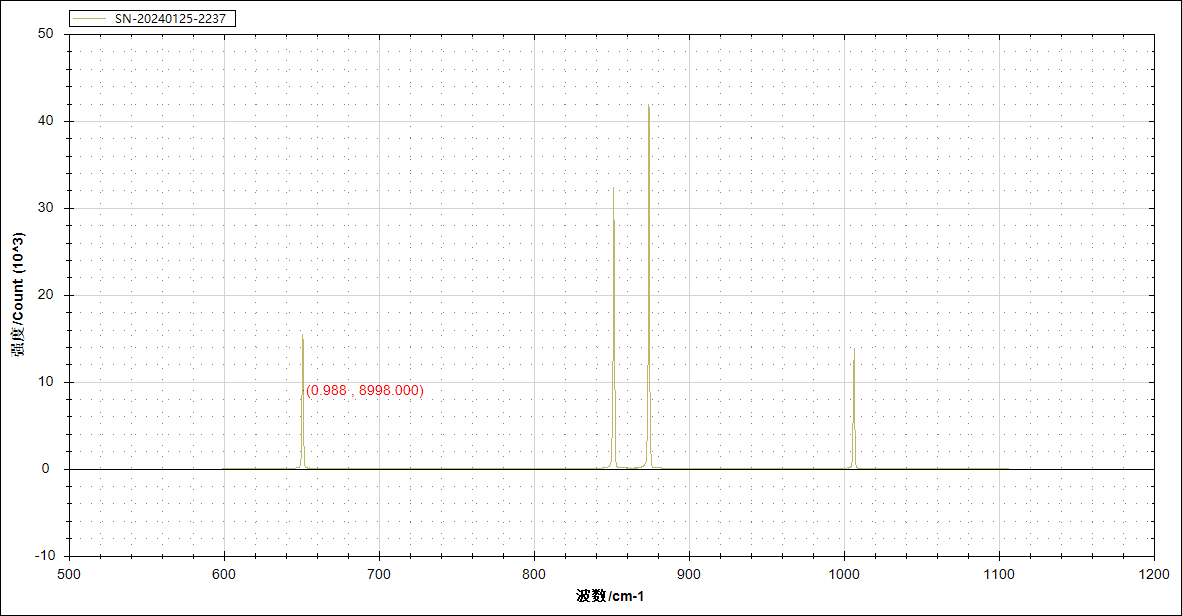

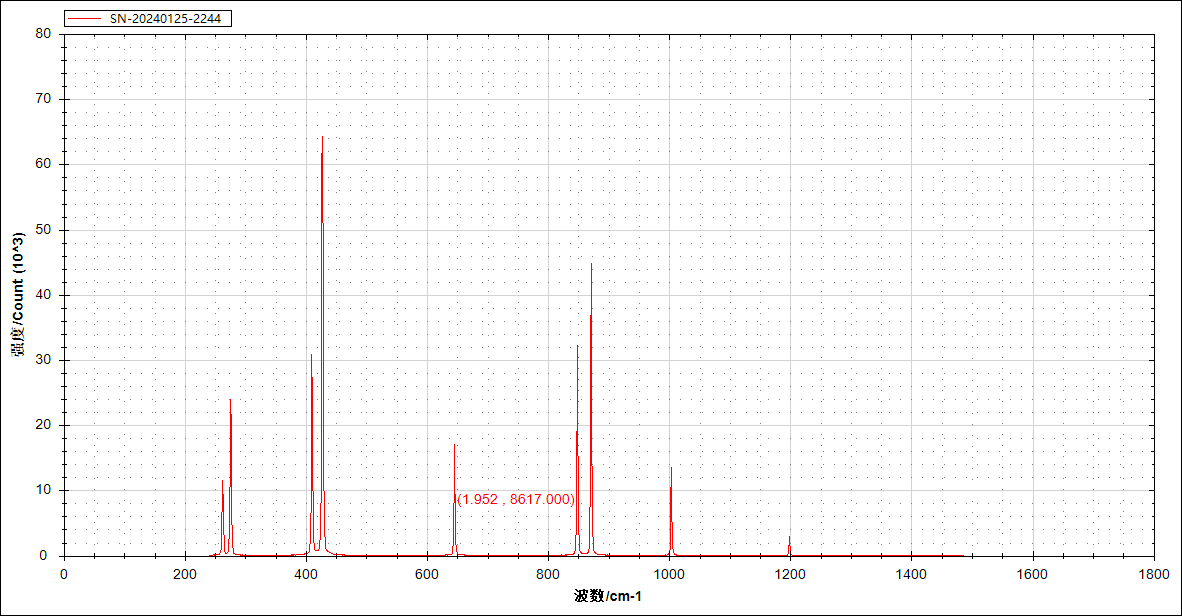

圖 12 ATP7330-FL510實測光譜圖（應用在拉曼光譜測試，1200線光柵）
圖 13ATP7330-FL510的光譜圖（用在拉曼光譜測試中，600線光柵）
ATP7300支持雙入口設計，允許同時接入兩種不同的入射光，為并行實驗提供了便利。此外，ATP7300兼容多種光輸入接口，包括SMA905光纖接口和自由空間輸入。這一靈活性使得該光譜儀能夠與各種不同的實驗裝置和設備無縫對接，進一步拓展了其應用范圍。
更為出色的是，ATP7300支持雙出口配置。這一設計允許用戶同時連接兩個探測器，大大提高了光譜數據采集的范圍和效率。同時，ATP7300配備了豐富的高性能探測器（ATD系列探測器）供用戶選擇。無論是使用單元探測器還是陣列相機，科研人員都能找到&最&適&合自己實驗需求的配置。
總結而言，ATP7300系列以其卓&越的性能、創新的設計和多樣化的配置為科研工作者提供了無限的可能性。這一系列的引進無疑將為實驗室帶來前&所&未&有的實驗效率和精確度，推動科學研究的進步。
為什么選擇奧譜天成ATP7300系列光柵光譜儀
優勢1完&全自研、全面國產化
ATP7300系列的光學、結構全部國產化，95%的探測器國產化，95%的芯片國產化。高度國產化的設備能確保企業在關鍵時刻具備主動權，避免外部技術供應商的制約。降低對外部技術的依賴，避免外部技術故障或問題對企業造成重大損失，確保技術穩定性和安全性。有助于企業降低采購成本，優化生產流程，提高生產效率，進一步降低成本。進而推動我國的科技創新和產業升級。
優勢2 僅需2根線
ATP7300只需要一個+12V/24V直流電源供電，和一更通過USB線，便可通過軟件進行電動控制，測量所得的光譜數據。通過精簡線纜數量，有效提升了設備的方便性，避免了線纜混亂帶來的困擾。同時，由于減少了連接點，設備的可靠性也得到了顯著提升，降低了潛在的故障風險。此外，這種連接方式還具備高效性，能夠提供更快的連接速度和數據傳輸速率。非常便于用戶使用。

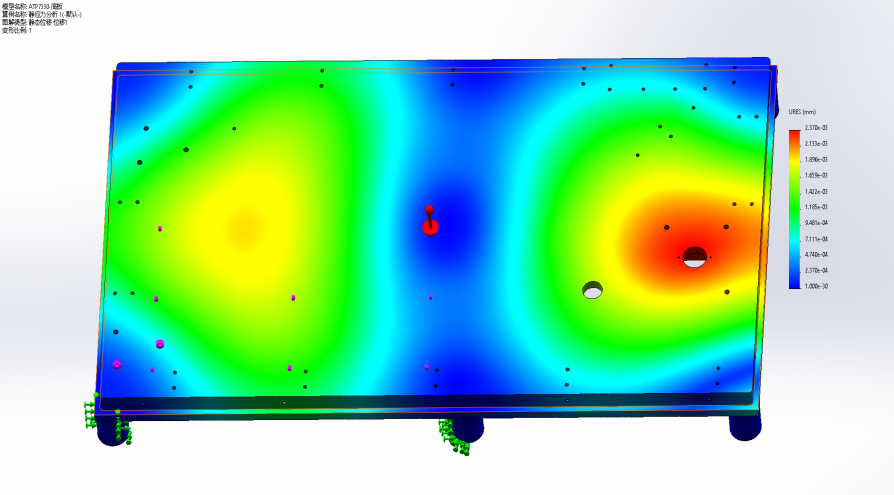

優勢3詳盡的應力分析和可靠性設計
詳盡的應力分析和可靠性設計可以預測產品性能，優化結構，降低失敗風險和維護成本，延長使用壽命。可靠性設計則強調在滿足性能要求的同時提高產品的可靠性和可用性，確保產品在各種環境和條件下穩定運行，提高用戶滿意度。這些方法還有助于減少產品開發時間和成本，提高產品質量和可靠性。有助于減少產品在使用過程中的故障和失效風險，提高產品的性能、壽命和生產效率。
優勢4自動波長校準技術
自動波長校準技術能夠利用先進的算法和傳感器，實現高精度的波長校準，從而保證測量的準確性和精度。相較傳統的波長校準方式：需要人工操作和測量，費時費力，而自動波長校準技術能夠自動完成校準過程，大大提高了工作效率。通過自動化程序執行校準任務，排除了人為因素可能對校準結果造成的影響，增強了校準的客觀性和公正性。
ATP7300光柵光譜儀的應用場景
ATP7300旋轉光柵光譜儀，作為一款高性能的光譜分析儀器，具備廣泛的應用范圍和出色的性能表現。該設備可進行熒光、拉曼、透射/反射以及吸收等多種類型的光譜分析，適用于生物、化學、材料科學以及環境科學等多個研究領域。
在熒光光譜分析方面，ATP7300光柵光譜儀具備高靈敏度和快速掃描的特點，可以精確捕捉熒光信號，為生物和化學研究提供有力支持。同時，該設備還具備優秀的可靠性設計，有效保證了測量結果的準確性。
在拉曼光譜分析方面，ATP7300光柵光譜儀作為奧譜天成ATR8300PRO，ATR8800等高性能顯微拉曼設備的重要組成部分，能夠更精確，高效的檢測樣品，為材料科學研究和化學分析等領域提供了便捷的工具。
此外，透射/反射光譜系統和吸收光譜系統也是ATP7300光柵光譜儀的重要應用方向。這些系統可廣泛應用于光學特性研究、化學分析以及環境監測等領域，為科研工作者提供了全面的光譜分析解決方案。
同時，ATP7300光柵光譜儀還可應用于光源發射光譜的測量。憑借高靈敏度、寬光譜范圍和快速掃描等特點，該設備在照明、顯示和通信等領域中發揮著重要作用，為光源特性的研究提供了有力支持。
總體而言，ATP7300旋轉光柵光譜儀是一款功能強大、應用廣泛的光譜分析儀器。無論是在科研領域還是日常應用中，它都能提供出色的性能表現和準確可靠的測量結果，為科研工作者和工業界提供強大的技術支持。
