奧譜天成應用案例｜基于多光譜影像的小麥葉綠素含量及產量定量反演研究

一．前言

小麥作為世界三大糧食作物之一，是全球40%人口的主食來源。小麥作為我國主要的糧食作物之一，種植范圍十分廣泛。專用品種小麥的生長狀況對我國國民經濟發展方面有著重要的作用，因此對小麥長勢進行高效、無損地監測，對小麥產量進行及時、準確地預測變得尤為重要。

二．技術思路與主要內容

奧譜天成利用全國產化的多光譜成像儀，以十個不同品種的小麥為研究對象，一方面利用多光譜相機采集的小麥揚花早、晚期的影像數據，利用影像計算的植被指數構建不同相機下的小麥揚花早期和晚期的葉綠素反演模型；另一方面利用無人機多光譜獲取小麥灌漿中期高分辨率影像，基于顏色特征和植被指數構建小麥灌漿中期的葉綠素和小麥產量反演模型。

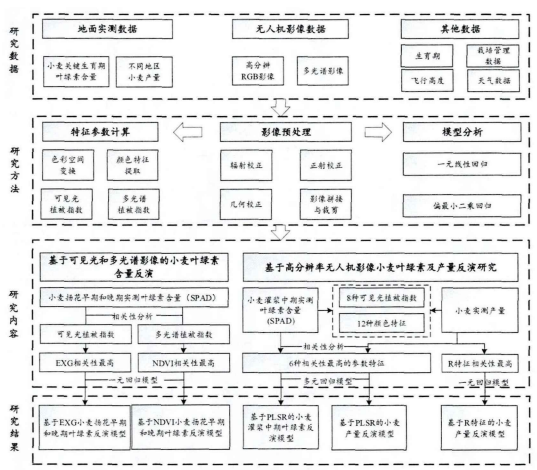

圖1 總體技術路線

需實現內容：

1）多光譜影像預處理：利用多光譜采集小麥田間可見光和多光譜影像時，為保證后續圖像處理的統一性，需要人為提前設置好曝光時間、光圈等參數。采集影像后為方便后續實驗定量化的使用，對獲取影像數據需要進行輻射校正、影響拼接、正射校正、幾何校正和影像裁剪等預處理操作。

2）基于可見光和多光譜影像的小麥葉綠素含量反演：以10個不同品種小麥為研究對象，利用可見光和多光譜相機獲取小麥揚花早、晚期的影像數據。通過實測的小麥葉綠素含量與兩種影像計算多種植被指數的相關性分析，選取反演小麥葉綠素含量**的植被指數。最后基于選取的植被指數建立了不同相機下小麥揚花期和晚期的葉綠素含量反演模型。

3）基于高分辨率無人機影像的小麥葉綠素及產量反演：利用無人機搭載的多光譜相機獲取小麥灌漿中期的影像數據。引入偏最小二乘算法，篩選出與實測參數相關性最高的多個特征作為自變量，分別構建小麥灌漿中期葉綠素和小麥產量反演模型。

4）無人搭載的多光譜相機飛行一個月一次，基于長時間序列的監測影像數據，從而對精準監控提供參考依據。

技術要點

多光譜影像預處理

由于受到傳感器自身特性、天氣等多種因素的限制，在數據獲取過程中難免會產生誤差，這些誤差不僅會降低影像數據的質量，也會影響后續影響分析的精度。因此，在進行多光譜遙感影像分析之前，需要對原始影像進行預處理操作。影像數據預處理流程圖如圖2所示。

圖2 影像數據預處理流程圖

（1）輻射校正：無人機在飛行過程中，因光線及天氣情況的不同，獲取的影像在光譜維上會產生畸變。為保證后續影像拼接任務順利完成， 需要對數據進行輻射校正。本文中可見光影像輻射校正采用的是偽 標準地物法——白板法，通過地面目標測得的反射率將影像的值轉換為圖像反射率，夠較真實的反映地表反射率，從而達到試驗的要求和目的。多光譜影像輻射校正是使用奧譜天成多光譜成像儀自帶的數據處理軟件來完成的。

（2）正射校正：無人機在采集影像數據時，受自然風的影響機身不可避免地會出現抖動、傾斜等情況、同時相機鏡頭也會因飛行姿態變化而引起投影變形，因此有必要對影像進行正射校正。正射校正是基于糾正變換函數將原始影像的像元逐個變換到校正影像的坐標系中。其處理流程如圖3所示。

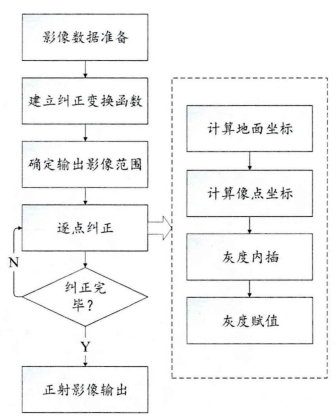

圖3 無人機影像正射校正處理流程

（3）幾何校正：由于無人機自帶的定位系統精度有限，加之飛行過程中容易受到空中氣流、風速和風向等外界因素的影響，導致獲取影像的地理坐標與實際坐標存在誤差，因此需要通過地面控制點高精度定位系統的坐標數據對航拍影響做幾何校正。

偏最小二乘回歸

在實際問題中，經常遇到需要研究兩組多重相關變量間的相互依賴關系，并研究用一組變量（自變量或預測變量）去預測另一組變量（因變量或響應變量），除了最小二乘準則下的經典多元線性回歸分析（MLR），提取自變量組分成分的主成分回歸分析（PCR）等方法外，還有近年來發展起來的偏最小二乘（PLS）回歸方法。

偏最小二乘回歸提供一種多對多線性回歸建模的方法，特別當兩組變量的個數很多，且都存在多重相關性，而觀測數據的數量（樣本量）又較少時，用偏最小二乘回歸建立的模型具有傳統的經典回歸分析等方法所沒有的優點。偏最小二乘回歸分析在建模過程中集中了主成分分析，典型相關分析和線性回歸分析方法的特點，因此在分析結果中，除了可以提供一個更為合理的回歸模型外，還可以 同時完成一些類似于主成分分析和典型相關分析的研究內容，提供更豐富、深入的一些信息。

植被各類指數計算公式

表1 植被指數計算公式

四．方案實施

4.1多光譜無人機飛行服務

多光譜成像是指同時能夠獲取多個光譜波段（通常大于等于3個），并在可見光的基礎上向紅外光和紫外光兩個方向擴展的光譜探測技術。常見實現方法是通過各種濾光片或分光器與數字圖像傳感器的組合，使其在同一時刻分別接收同一目標在不同窄光譜波段范圍內輻射或反射的光信號，得到目標在幾張不同光譜帶的照片。多光譜圖像是由成像光譜儀獲取的，多光譜成像儀是一種能夠同時獲取光譜特征和空間圖像信息的設備，是光電成像系統發展的重要方向。多光譜成像系統可提供具有3至20個非連續波段的圖像，并已在農業和食品領域得到廣泛應用。從成像原理上來講，多光譜成像技術就是把入射的全波段或?qū)挷ǘ蔚墓庑盘柗殖扇舾蓚€窄波段的光束，然后把他們分別成像在相應的探測器上，從而獲得不同光譜波段的圖像。因此，利用多光譜特性可以將植被與非植被分離，并且與無人機進行結合，可以實現植被健康狀態分析。

無人機多光譜具有以下特點：

采集速度快。多光譜因其采集的波段相對較少，故采集速度相對較快；

復雜性低。由于波段數量的限制，多光譜復雜性較低，更容易理解和應用，處理工作相對較少。

數據量豐富。隨著波段數的增加，數據量呈指數增加。可提供空間域信息和光譜域信息，即“圖譜合一”，并且由成像光譜儀得到的光譜曲線可以與地面實測的同類地物光譜曲線相類比。

在規劃的研究區域，根據需求采集高光譜影像。具體步驟如下：

無人機端設置：組裝無人機高光譜設備，設置航高、航速，根據相機參數和影像重疊度需求設置影像航線間距；

相機端設置：根據航高航速設置相機幀率，根據白板測量值設置積分時間（曝光時間）；

標準反射率白板：在航線區域擺放標準反射率白板，采集影像時需拍攝到白板。

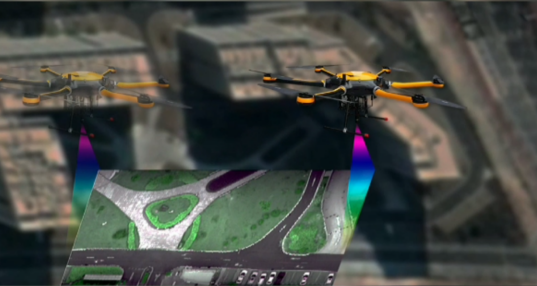

圖8 無人機高光譜數據采集示意圖

4.2無人機高光譜圖像處理

無人機高光譜影像數據采集后，需要進行以下預處理工作：

波長定標：采集的原始影像沒有波長信息，需要添加波長定標文件；

影像裁剪：高光譜采用推掃式成像，需要對采集的測區影像進行裁剪；

配準拼接：對裁剪后的測區影像進行地理配準或相對配準，之后對配準后的影像拼接成完整影像；

輻射校正：原始影像中的值代表反射強度，需要利用白板反射值和標準反射率進行校正，計算整個影像的反射率。

混合光譜分解：無人機采集的光譜數據受空間分辨率影像，導致一個像元中可能由不同地物或者植被混合平均而成，為提高精度，需要對影像進行混合光譜分解操作；

（6）光譜濾波（平滑）：原始影像中的光譜信息存在一定的噪聲，在應用之前需要進行光譜濾波。

光譜圖像處理軟件界面：

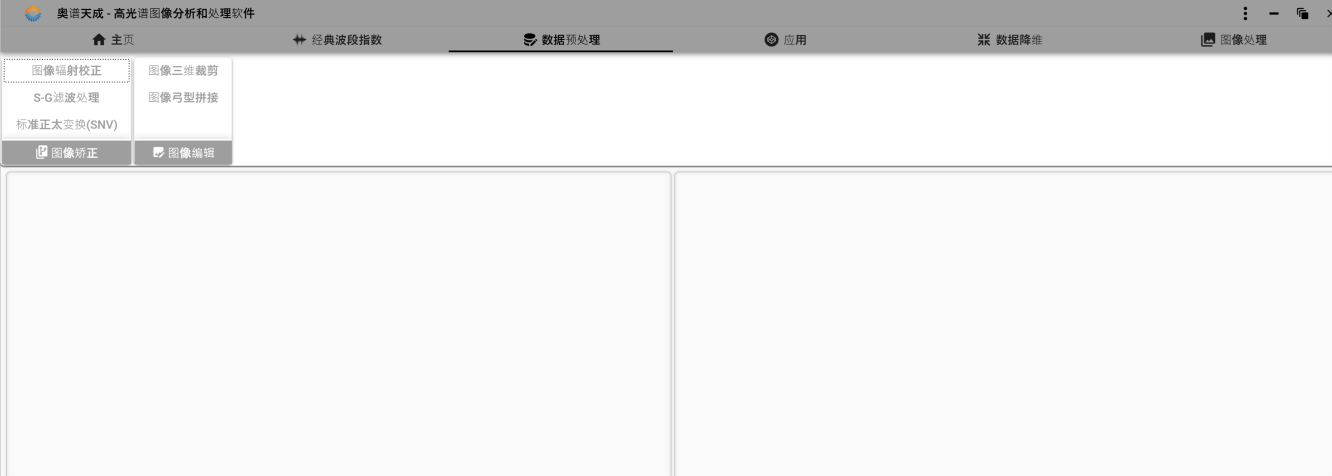

圖9 無人機高光譜圖像處理軟件界面示意圖

4.3地物樣本數據采集

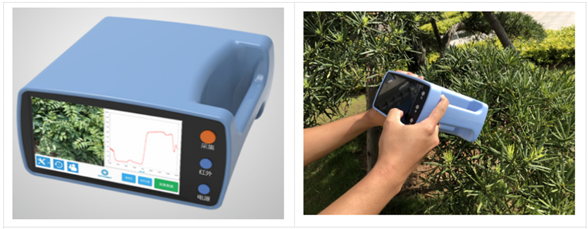

奧譜天成利用全國產化的高光譜成像儀和地物光譜儀在實地開展現場調查，目的是為無人機遙感圖像的分類提供現場分類模型真實訓練樣本和分類結果的檢驗樣本。現場調查的主要內容是測量感染穗頸瘟的水稻光譜數據，將地物光譜儀采集到的所有穗頸瘟水稻光譜數據進行不同感染程度的等級劃分，作為無人機高光譜影像數據處理的標準訓練樣本數據集。

4.4結果分析

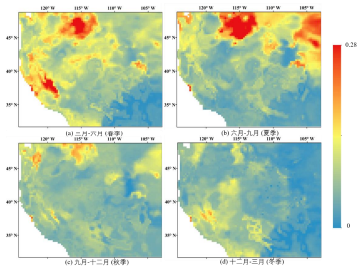

圖12 植被含水量反演結果

4.4.1估算結果可靠性

模型精度檢驗可以根據均方跟誤差（Root Mean Square Error, RMSE）和相關系數（r）兩個指標來進行分析。

式中，n為樣本數，為樣本i的實驗室測定值，為所有驗證樣本的平均值；為利用模型預測值，為所有對應驗證樣本的預測值的平均值。RMSE值越小，R相關系數值越大，說明模型精度越高。

4.4.2估算精度影響因素

影響反演結果精度的因素主要包含以下幾個方面：

1. 光譜數據：受外業數據采集時的環境影響和不確定性的人為操作影響，導致拍攝的高光譜影像質量存在一定的差異。但該因素不是主要因素。

2. 實測數據：實測數據包含葉片的光譜數據和參數定量測量數據。受儀器設備和人為操作因素等的影響，這兩種實測數據可能會存在一定誤差，但對反演結果的影響較小。重要的是，在測量這兩種實測值時的時間差是影像反演模型的主要因素之一。盡量避免葉片采摘后長時間再測量，并保證光譜測量和參數定量測量同時進行。

3. 反演模型：反演模型的構建是影響反演精度的主要因素。受特征光譜的選擇、變量的形式以及反演模型的形式等的影響，導致反演結果存在很大的不確定性。
