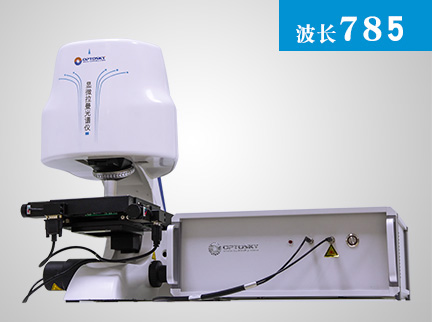

785nm(Mapping)ATR8300系列顯微拉曼激光成像光譜儀
ATR8300 785型顯微拉曼光譜儀
Mapping成像/自動對焦成像/一鍵操作
一、產品特點
l 全自動拉曼實驗，自動對焦，自動掃描;
l 超高靈敏度，信噪比>6000:1
l 真對焦，保證更精準的拉曼圖像
l 超高空間分辨率
l 獨有的軟件控制切換光路
l 超高的穩定性
l 進口光學器件，良好的產品性能;
l 快速定位，迅速找到焦點位置
l 高質量物鏡，光斑微米級
l 300萬相機，圖像清晰精準
l 激發波長：532、633、785、830、1064 nm可選
l 配備高性能光譜儀
l USB2.0接口直連電腦
二、產品應用
l 納米粒子與新材料
l 科研院所研究
l 生物科學
l 法醫學鑒定
l 材料科學
l 醫學免疫分析
l 農業及食品鑒定
l 水污染分析
三、產品概述
ATR8300系列將顯微鏡及拉曼光譜儀兩者的優點結合。顯微拉曼檢測平臺使得“所見即所測”成為可能，可視化的精確定位拉曼檢測平臺，使得觀測者可以檢測樣品上不同表面狀態的拉曼信號，并可在計算機上同步顯示所檢測位置的微區形態，極大便利了拉曼微區檢測。
ATR8300高配版可以全自動對焦、全自動掃描，一鍵操作，可以進行批量實驗、均勻性掃描等，無需等待，且可以獲得高可靠性的掃描成像拉曼數據;
ATR8300配備專門為拉曼系統設計的物鏡，使得激光光斑接近衍射極限，再通過300萬相機將焦點信息準確直觀的顯示在電腦上?？朔似胀ǖ睦到y中收集拉曼信號的焦面稍高于或稍低于實際最佳焦面的問題，從而提高拉曼光譜質量。
ATR8300無光路切換運動部件，所有光學部件均固態裝配，工作非常穩定，實現了儀器的完美地解決了相機成像時光路的損失，實現了相機成像與拉曼信號收集的分離，從而得到最佳的信號強度。
同時，ATR8300使用專門為顯微拉曼系統優化的高性能拉曼，無論是靈敏度，信噪比，穩定性等，都是行業領先水平，為拉曼研究提供了強有力的保障
型號功能特征
ATR8300BS基礎型(Base)
ATR8300AF自動對焦(Auto Focus)
ATR8300MPMapping型(自動對焦、自動掃描型)
四、產品Mapping成像和拉曼光譜儀譜圖
圖1 ATR8300進行的Sers實驗1（上圖為樣品圖片，下圖為Sers拉曼譜圖）
圖2 ATR8300進行的Sers實驗2（上圖為樣品圖片，下圖為Sers拉曼譜圖）
圖3 ATR8300測試金剛石的拉曼光譜（30mW，1S積分時間）
圖4 ATR8100測試金剛石的拉曼光譜（200mW，2S積分時間）
圖5 ATR8100測試Si的拉曼光譜（500mW，1S積分時間）
圖6 ATR8100測試酒精的拉曼光譜（500mW，1S積分時間）
圖3.1、圖3.2 是ATR8300溫度穩定性測試，穩定從5-40℃。其中每個溫度節點，光譜儀保持穩定狀態1個小時以上，
測試樣品為乙腈，波數漂移小于等于1cm-1（如圖3.1），尖峰強度變化小于10%（如圖3.2）
|
型號
|
激發波長/nm
|
功率 /mW
|
波數范圍/cm-1
|
分辨率/cm-1
|
|
ATR8300-532
|
532
|
100
|
150-4000
|
7
|
|
ATR8300-633
|
633
|
50
|
200-3500
|
6
|
|
ATR8300-785-27
|
785
|
600
|
250-2700
|
4
|
|
ATR8300-785-35
|
200-3500
|
6
|
||
|
ATR8300-785-43
|
785
|
600
|
200-4300
|
8
|
|
ATR8300-1064
|
1064
|
600
|
200-2600
|
12
|
|
其他波長可定制
|
