ATR8500_全自動對焦 顯微激光拉曼光譜成像儀
|
全自動對焦 顯微激光拉曼光譜成像儀 |
ATR8500 |
產品概述
ATR8500系列顯微拉曼光譜儀，集成了兩個激光器，并結合了顯微鏡及拉曼光譜儀兩者的優點，顯微拉曼檢測平臺使得“所見即所測”成為可能，可視化的精確定位拉曼檢測平臺，使得觀測者可以檢測樣品上不同表面狀態的拉曼信號，并可在計算機上同步顯示所檢測位置的微區形態，極大便利了拉曼微區檢測。
ATR8500全系列可以進行全自動對焦、全自動掃描，一鍵操作，可以進行批量實驗、均勻性掃描等，無需等待，且可以獲得高可靠性的掃描成像拉曼數據；

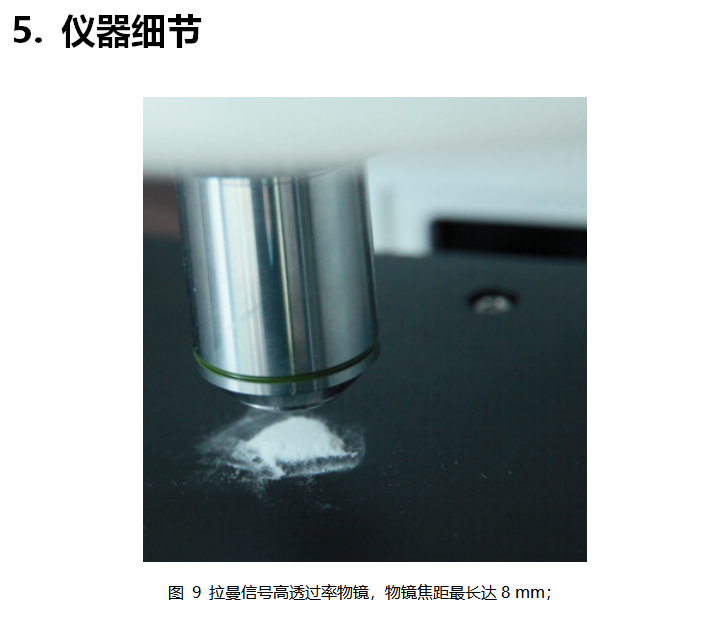

ATR8500配備專門為拉曼系統設計的物鏡，使得激光光斑接近衍射極限，再通過500萬相機將焦點信息準確直觀的顯示在電腦上。克服了普通的拉曼系統中收集拉曼信號的焦面稍高于或稍低于實際最佳焦面的問題，從而提高拉曼光譜質量。
ATR8500完美地解決了相機成像時光路的損失，實現了相機成像與拉曼信號收集的分離，從而得到最佳的信號強度。
同時，ATR8500使用專門為顯微拉曼系統優化的高性能拉曼，無論是靈敏度，信噪比，穩定性等，都是行業領先水平，為拉曼研究提供了強有力的保障。
產品特點
l 全自動拉曼成像實驗，自動對焦，自動掃描；
l 超大范圍成像（50X50mm），自動圖像拼接；
l 最多支持3種激發波長拉曼；
l 超景深成像功能（選配）；
l 超高靈敏度，信噪比>6000:1
l 真對焦，保證更精準的拉曼圖像
l 超高空間分辨率
l 獨有的軟件控制切換光路
l 快速定位，迅速找到焦點位置
l 高質量物鏡，光斑微米級
l 500萬相機，圖像清晰精準
l USB2.0接口直連電腦
產品應用
l 納米粒子與新材料
l 科研院所研究
l 生物科學
l 法醫學鑒定
l 材料科學
l 醫學免疫分析
l 農業及食品鑒定
l 水污染分析
圖1 ATR8500型顯微拉曼功能結構指示圖

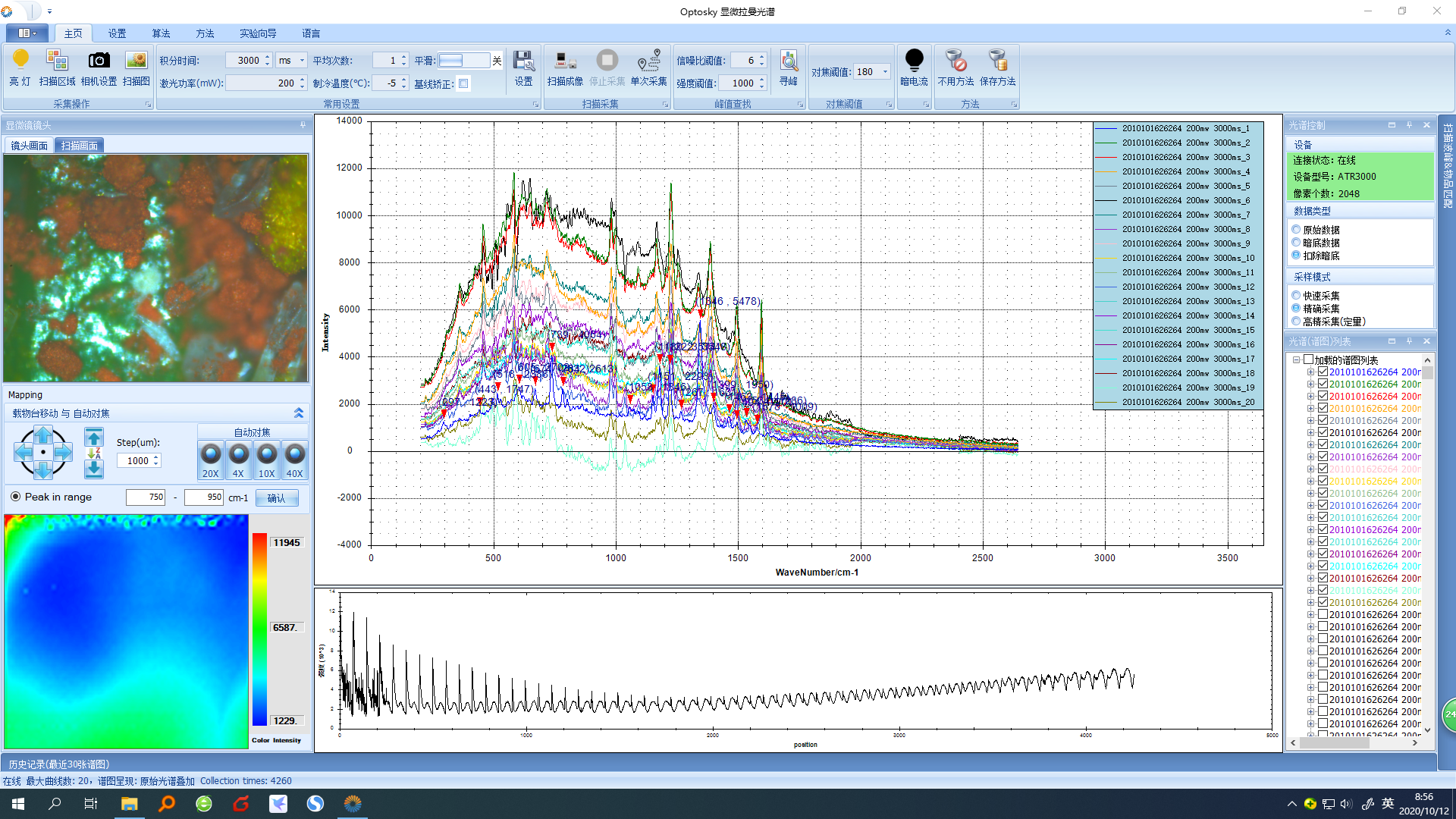

圖2 ATR8500的軟件界面
2光學性能
2.1光譜表現

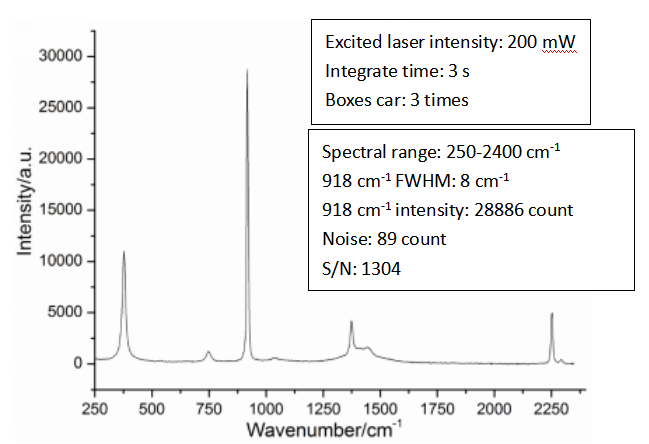

圖3 ATR8500采集的乙腈拉曼光譜儀
