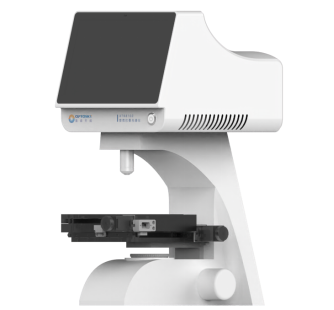

ATR8100-638_顯微共焦拉曼光譜儀
|
顯微共焦拉曼光譜儀 |
ATR8100 |
綜合概述
ATR8100系列將顯微鏡及拉曼光譜儀兩者的優點結合。顯微拉曼檢測平臺使得“所見即所測”成為可能，可視化的精確定位拉曼檢測平臺，使得觀測者可以檢測樣品上不同表面狀態的拉曼信號，并可在計算機上同步顯示所檢測位置的微區形態，極大便利了拉曼微區檢測。
ATR8100配備專門為拉曼系統設計的物鏡，使得激光光斑接近衍射極限，再通過500萬相機將焦點信息準確直觀的顯示在電腦上?？朔似胀ǖ睦到y中收集拉曼信號的焦面稍高于或稍低于實際最佳焦面的問題，從而提高拉曼光譜質量。
ATR8100采用獨特的無光路切換運動部件（已申請專利），所有光學部件均固態裝配，工作非常穩定，實現了儀器的完美地解決了相機成像時光路的損失，實現了相機成像與拉曼信號收集的分離，從而得到最佳的信號強度。
同時，ATR8100使用專門為顯微拉曼系統優化的高性能拉曼，無論是靈敏度，信噪比，穩定性等，都是行業領先水平，為拉曼研究提供了強有力的保障
|
型號 |
功能特征 |
|
ATR8100BS |
基礎型（Base） |
|
ATR8100AF |
自動對焦（Auto Focus） |
|
ATR8100MP |
Mapping型（最高配置、自動對焦、自動掃描型） |
產品特點
l 超高靈敏度，性噪比>2000:1
l 真共焦，保證更精準的拉曼圖像
l 內置Windows操作系統電腦，可獨立工作
l 電容觸摸屏操作
l 超高的穩定性
l 進口光學器件，良好的產品性能；
l 快速定位，迅速找到焦點位置
l 高質量物鏡，光斑微米級
l 500萬相機，圖像清晰精準
l 激發波長：532、633、785、830、1064nm可選
l 配備高性能光譜儀
應用領域
l 納米粒子與新材料
l 高校、科研院所
l 生物科學
l 法醫學鑒定
l 材料科學
l 醫學免疫分析
l 農業及食品鑒定
l 水污染分析
l 寶石及無機礦物鑒定
l 環境科學
1. 命名規則與選購指南
表1 ATR8800產品選型表
|
型號 |
激發波長 |
激光功率/mW |
最低起始波數 |
最大波數范圍 |
最小分辨率/cm-1 |
|
ATR8100-532 |
532 nm |
100mW |
100 cm-1 |
3200cm-1 |
5~9 |
|
ATR8100-638 |
638 nm |
80mW |
100 cm-1 |
3200cm-1 |
5~9 |
|
ATR8100-785-27 |
785 nm |
350mW |
100 cm-1 |
2500cm-1 |
3~6 |
|
ATR8100-785-35 |
100 cm-1 |
3300cm-1 |
5~8 |
||
|
ATR8100-785-40 |
100 cm-1 |
3800 cm-1 |
8~11 |
||
|
ATR8100-1064 |
1064 nm |
600mW |
100 cm-1 |
2300 cm-1 |
10~15 |
訂購指南：
命名舉例：
l ATR8100AF-Pro-532：自動對焦、制冷型光譜儀、激發波長為532nm
l ATR8800MP-Pro-1064：掃描成像、長積分時間探測器、激發波長為1064nm
圖1 ATR8100型顯微拉曼功能結構指示圖
3.操作軟件界面

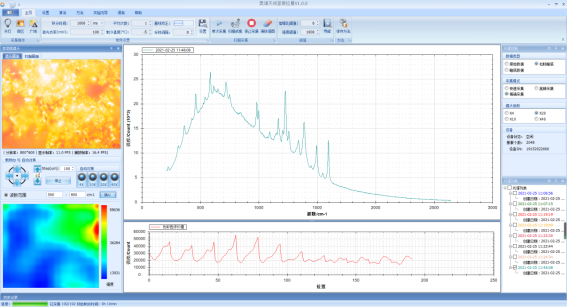

圖2 ATR8100的軟件界面
1. 光學性能
ATR8100的光路經過了極致的優化，優化后的光路效率提升了8倍，信噪比提高了8倍。

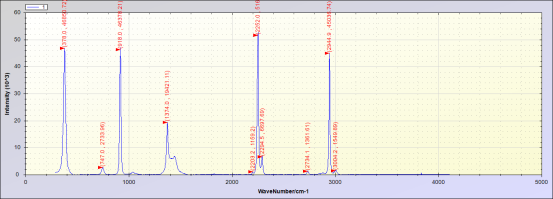

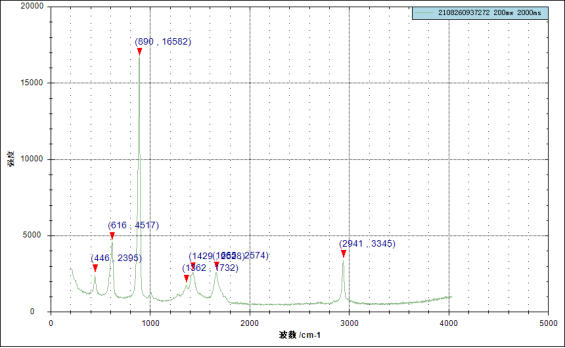

圖3 拉曼光譜曲線測試結果；
樣品：乙腈，激光功率：130mW，測量積分時間：4000ms。

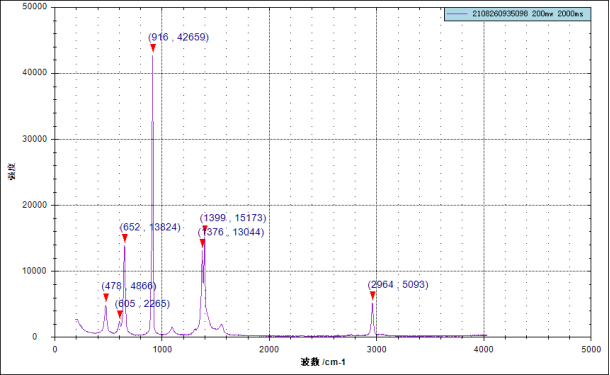

圖4 ATR8100測甲烷的拉曼光譜譜圖

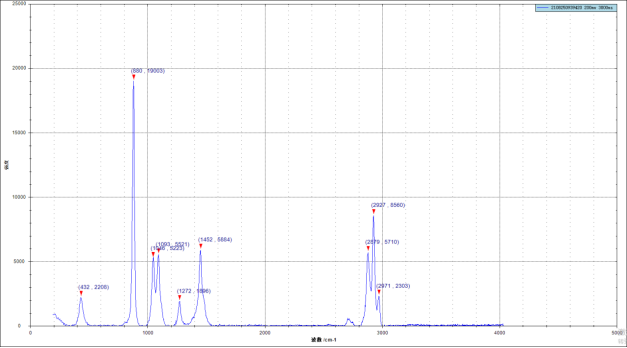

圖4 ATR8100測塞來昔布的拉曼光譜譜圖
圖2 ATR2500測乙酸的拉曼光譜譜圖

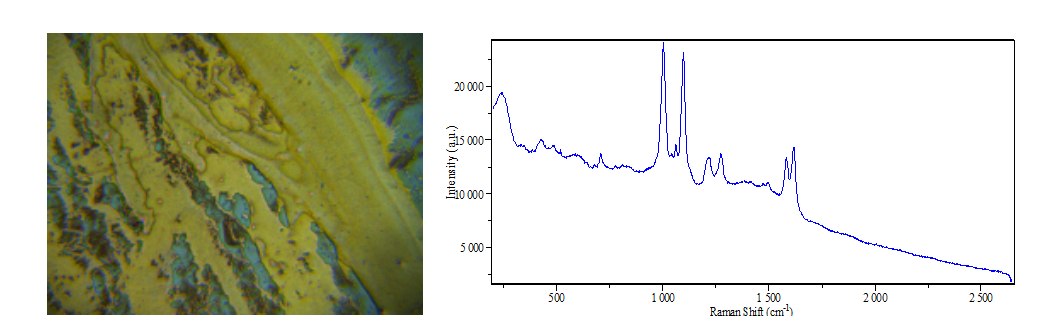

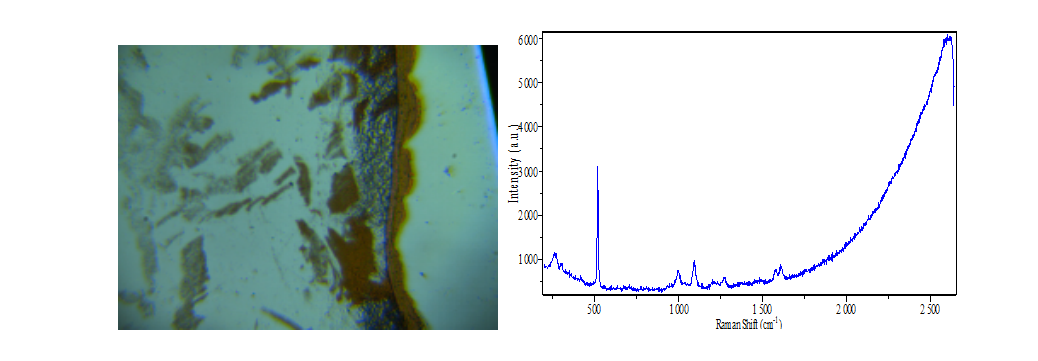

圖5 ATR8100進行的Sers實驗1（左圖為樣品圖片，右圖為Sers拉曼譜圖）
圖6 ATR8100進行的Sers實驗2（左圖為樣品圖片，右圖為Sers拉曼譜圖）

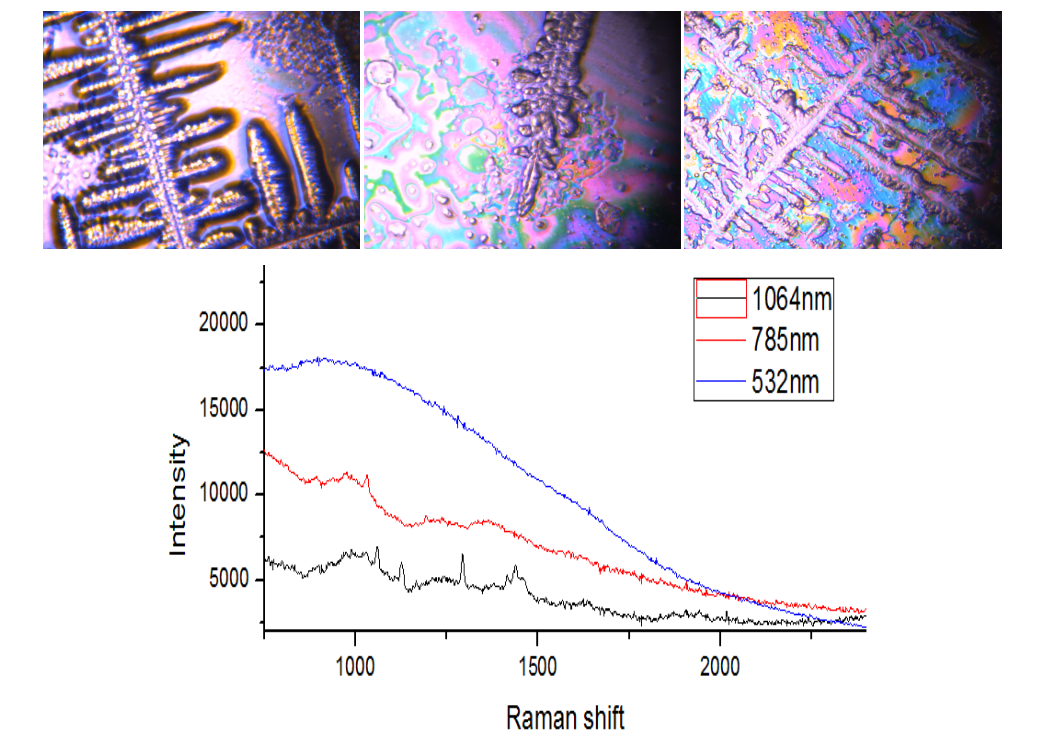

圖7 ATR8100測試細胞代謝物的實驗
上面三圖是表面形貌圖，下面是其拉曼光譜圖
分別用ATR8100-1064、ATR8100-785、ATR8100-532進行測試的

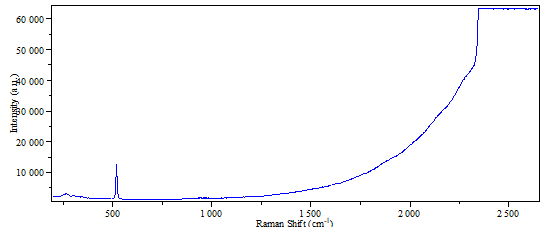

圖8 ATR8100測試Si的拉曼光譜（500mW，1S積分時間）

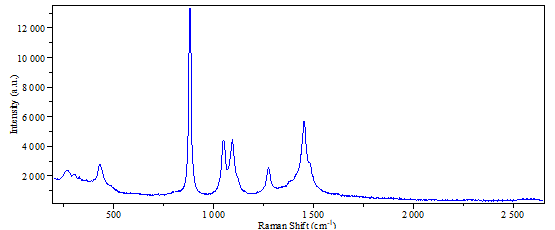

圖9 ATR8100測試酒精的拉曼光譜（500mW，1S積分時間）
圖10 ATR8100測試金剛石的拉曼光譜（30mW，1S積分時間）

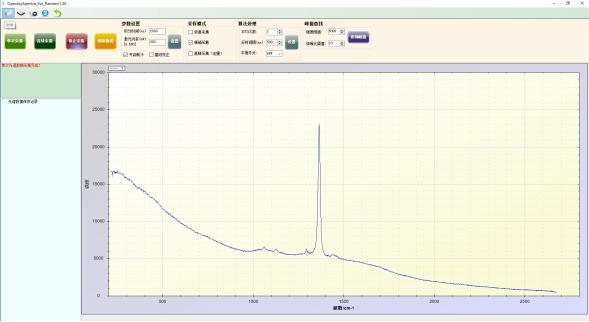

圖11 ATR8100測試碳化硼（PN）的拉曼光譜（200mW，2S積分時間）
5. 穩定性

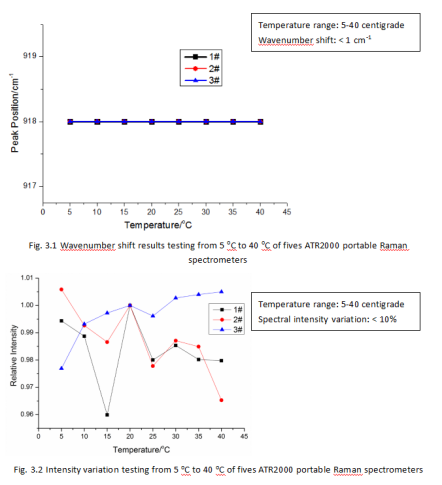

下圖是ATR8100溫度穩定性測試，穩定從5-40℃。其中每個溫度節點，光譜儀保持穩定狀態1個小時以上，測試樣品為乙腈，波數漂移小于等于1cm-1，尖峰強度變化小于10%。
6. 訂購信息
|
型號 |
激發波長/nm |
最大功率 /mW |
波數范圍/cm-1 |
分辨率/cm-1 |
|
ATR8100-532 |
532 |
100 |
200~3700 |
5~7 |
|
ATR8100-638 |
638 |
80 |
200~3500 |
4~6 |
|
ATR8100-785 |
785 |
350 |
200~4000 |
6~10 |
|
ATR8100-1064 |
1064 |
600 |
200~2600 |
8~12 |
|
其他波長可定制 |
||||
