綜合概述

ATR8100系列將顯微鏡及拉曼光譜儀兩者的優點結合。顯微拉曼檢測平臺使得“所見即所測”成為可能，可視化的精確定位拉曼檢測平臺，使得觀測者可以檢測樣品上不同表面狀態的拉曼信號，并可在計算機上同步顯示所檢測位置的微區形態，極大便利了拉曼微區檢測。

ATR8100配備專門為拉曼系統設計的物鏡，使得激光光斑接近衍射極限，再通過500萬相機將焦點信息準確直觀的顯示在電腦上。克服了普通的拉曼系統中收集拉曼信號的焦面稍高于或稍低于實際最佳焦面的問題，從而提高拉曼光譜質量。

ATR8100采用獨特的無光路切換運動部件（已申請專利），所有光學部件均固態裝配，工作非常穩定，實現了儀器的完美地解決了相機成像時光路的損失，實現了相機成像與拉曼信號收集的分離，從而得到最佳的信號強度。

同時，ATR8100使用專門為顯微拉曼系統優化的高性能拉曼，無論是靈敏度，信噪比，穩定性等，都是行業領先水平，為拉曼研究提供了強有力的保障

產品特點

l 超高靈敏度，性噪比>2000:1

l 真共焦，保證更精準的拉曼圖像

l 內置Windows操作系統電腦，可獨立工作

l 電容觸摸屏操作

l 超高的穩定性

l 進口光學器件，良好的產品性能；

l 快速定位，迅速找到焦點位置

l 高質量物鏡，光斑微米級

l 500萬相機，圖像清晰精準

l 激發波長：532、633、785、830、1064nm可選

l 配備高性能光譜儀

應用領域

l 納米粒子與新材料

l 高校、科研院所

l 生物科學

l 法醫學鑒定

l 材料科學

l 醫學免疫分析

l 農業及食品鑒定

l 水污染分析

l 寶石及無機礦物鑒定

l 環境科學

1. 命名規則與選購指南

表1 ATR8800產品選型表

訂購指南：

命名舉例：

l ATR8100AF-Pro-532：自動對焦、制冷型光譜儀、激發波長為532nm

l ATR8800MP-Pro-1064：掃描成像、長積分時間探測器、激發波長為1064nm

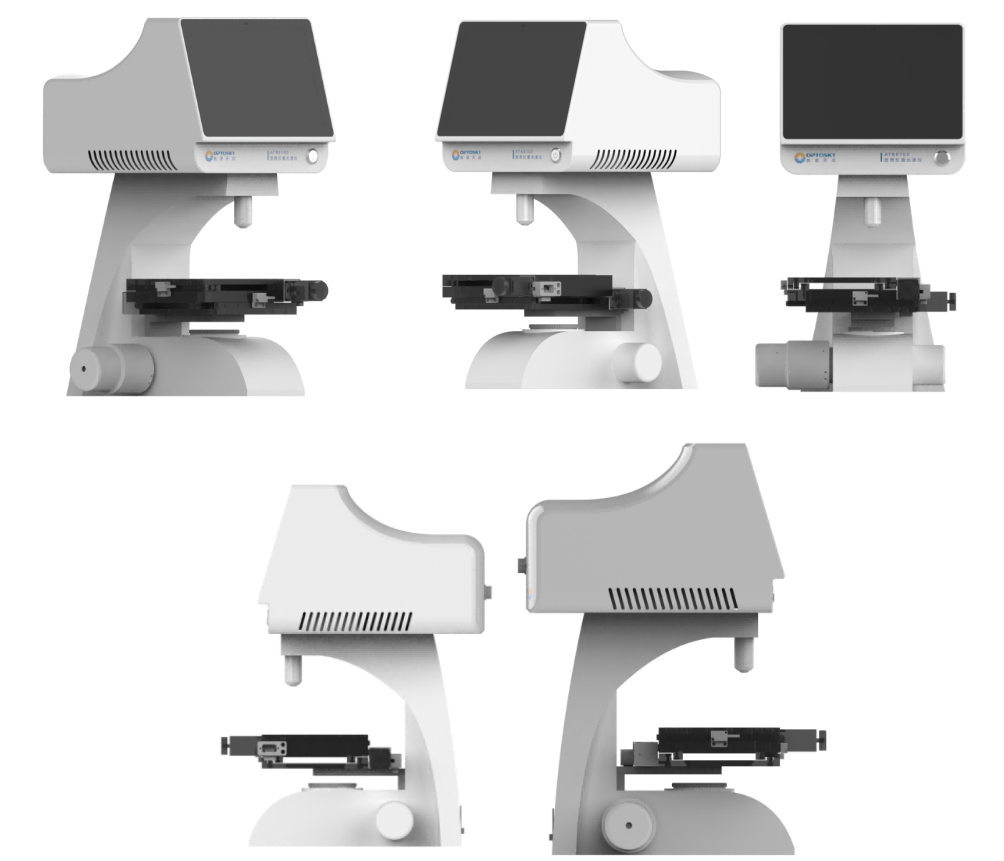

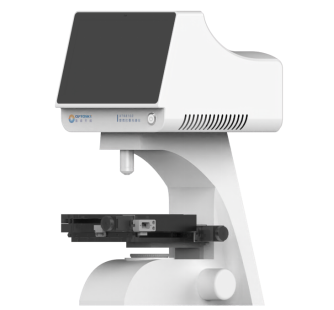

圖1 ATR8100型顯微拉曼功能結構指示圖

3.操作軟件界面

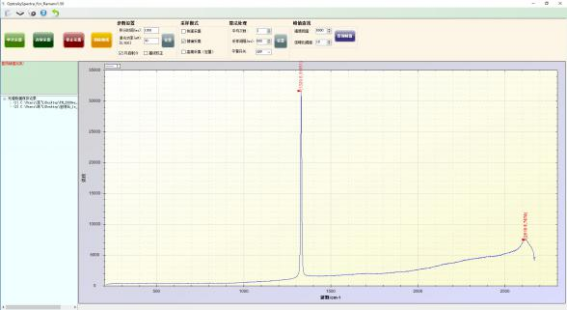

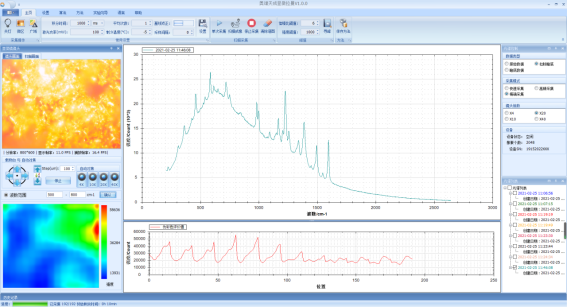

圖2 ATR8100的軟件界面

1. 光學性能

ATR8100的光路經過了極致的優化，優化后的光路效率提升了8倍，信噪比提高了8倍。

圖3 拉曼光譜曲線測試結果；

樣品：乙腈，激光功率：130mW，測量積分時間：4000ms。

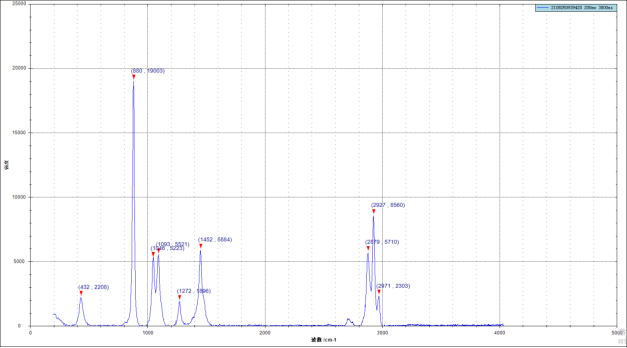

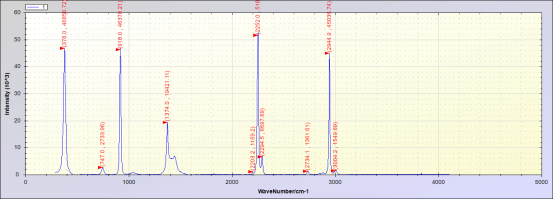

圖4 ATR8100測甲烷的拉曼光譜譜圖

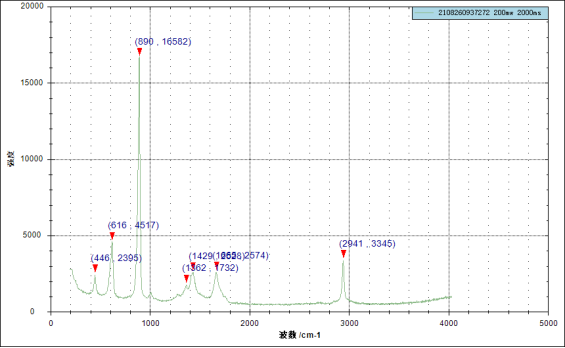

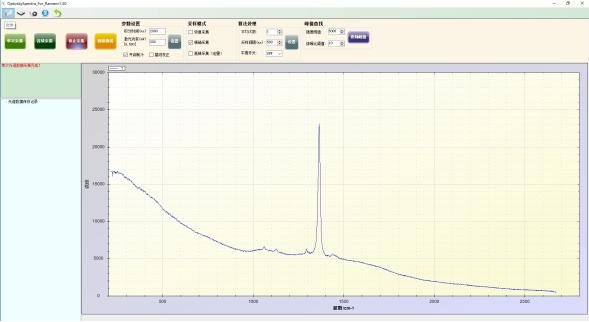

圖4 ATR8100測塞來昔布的拉曼光譜譜圖

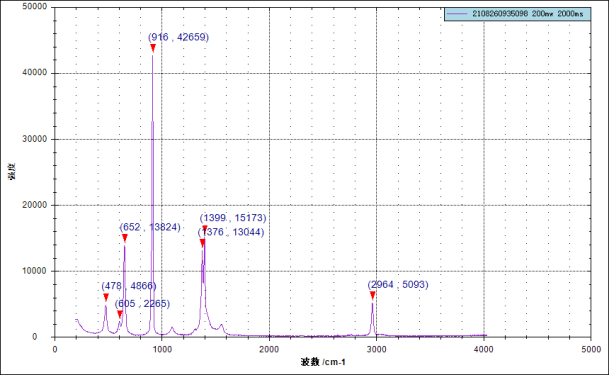

圖2 ATR2500測乙酸的拉曼光譜譜圖

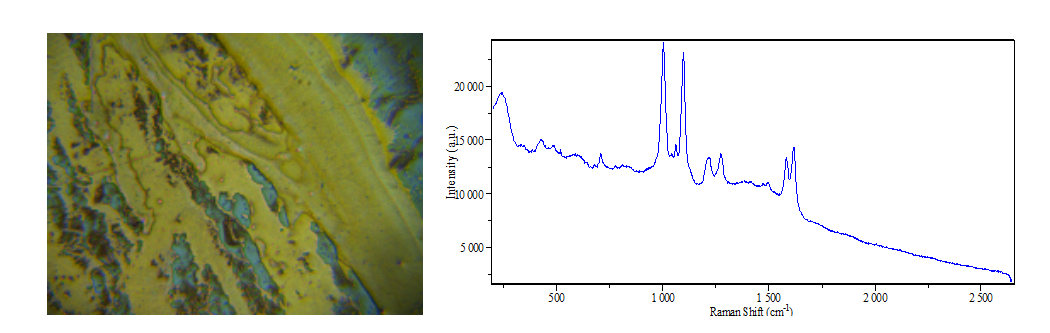

圖5 ATR8100進行的Sers實驗1（左圖為樣品圖片，右圖為Sers拉曼譜圖）

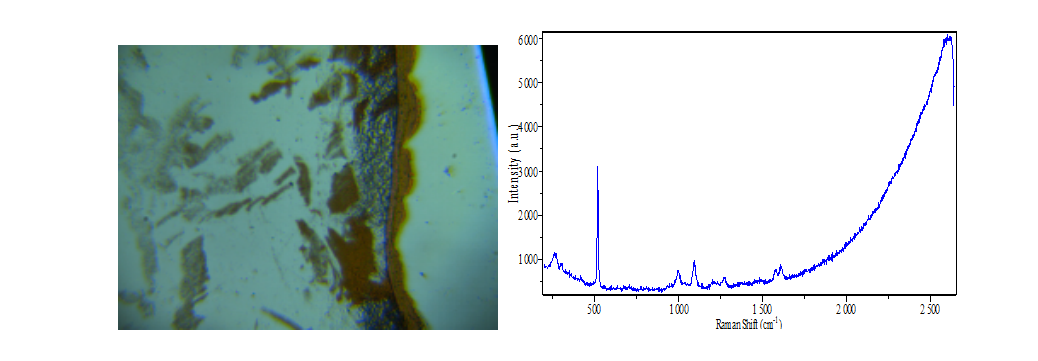

圖6   ATR8100進行的Sers實驗2（左圖為樣品圖片，右圖為Sers拉曼譜圖）

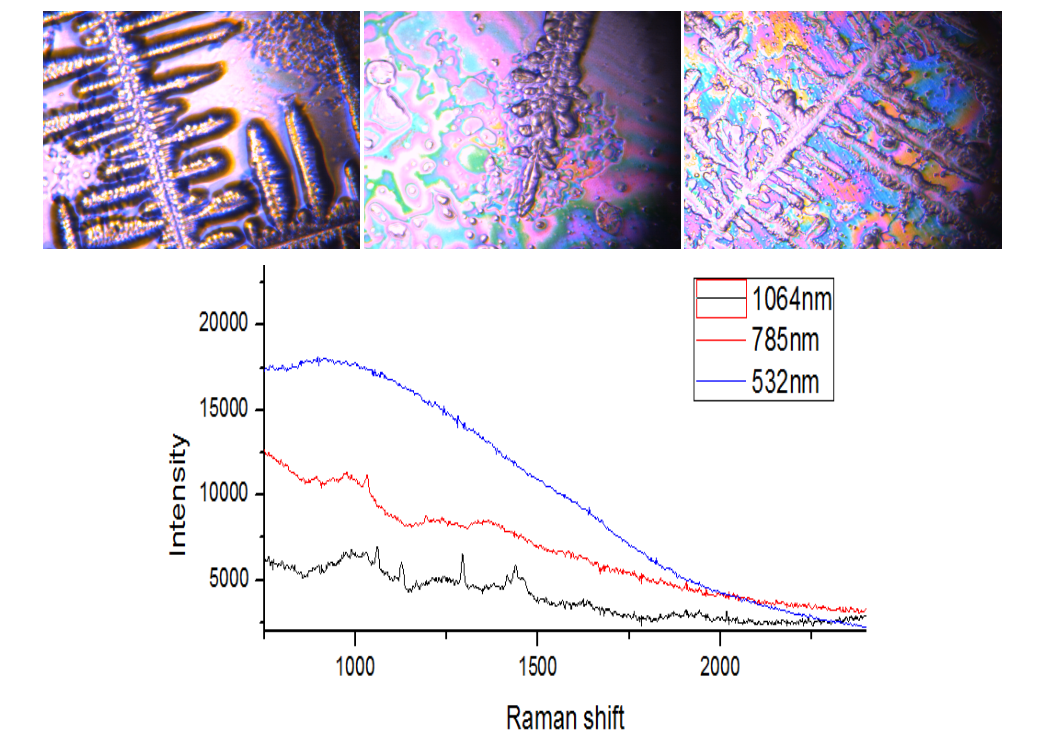

圖7 ATR8100測試細胞代謝物的實驗

上面三圖是表面形貌圖，下面是其拉曼光譜圖

分別用ATR8100-1064、ATR8100-785、ATR8100-532進行測試的

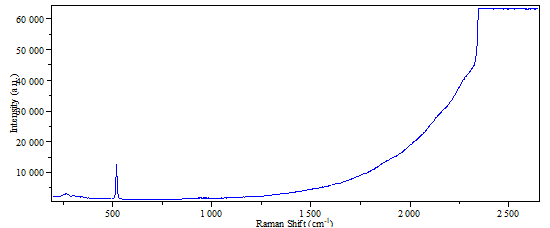

圖8 ATR8100測試Si的拉曼光譜（500mW，1S積分時間）

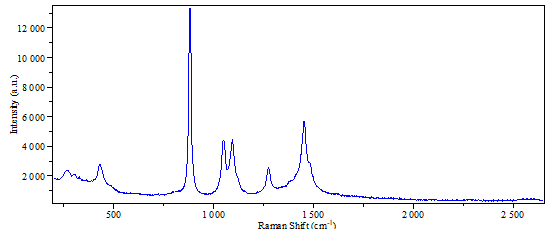

圖9 ATR8100測試酒精的拉曼光譜（500mW，1S積分時間）

圖10 ATR8100測試金剛石的拉曼光譜（30mW，1S積分時間）

圖11 ATR8100測試碳化硼（PN）的拉曼光譜（200mW，2S積分時間）

5. 穩定性

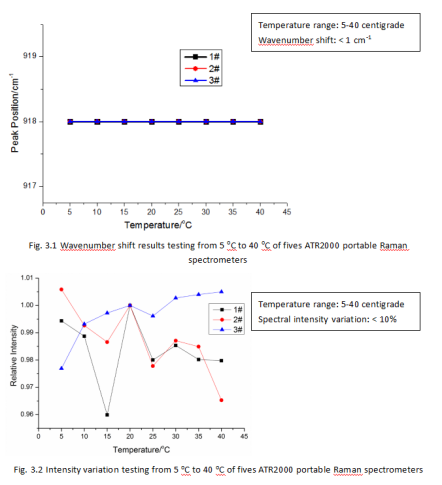

下圖是ATR8100溫度穩定性測試，穩定從5-40℃。其中每個溫度節點，光譜儀保持穩定狀態1個小時以上，測試樣品為乙腈，波數漂移小于等于1cm^-1，尖峰強度變化小于10%。

6. 訂購信息

7. 部分用戶舉例（排名不分先后）

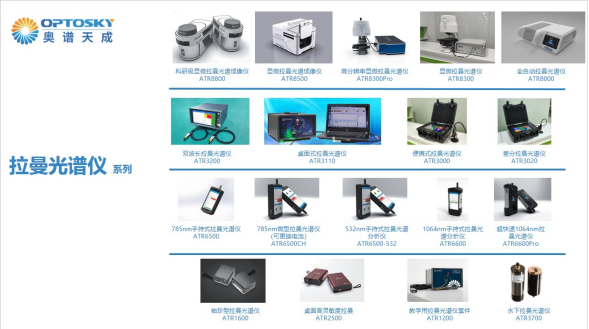

8. 奧譜天成生產的拉曼光譜儀產品系列
