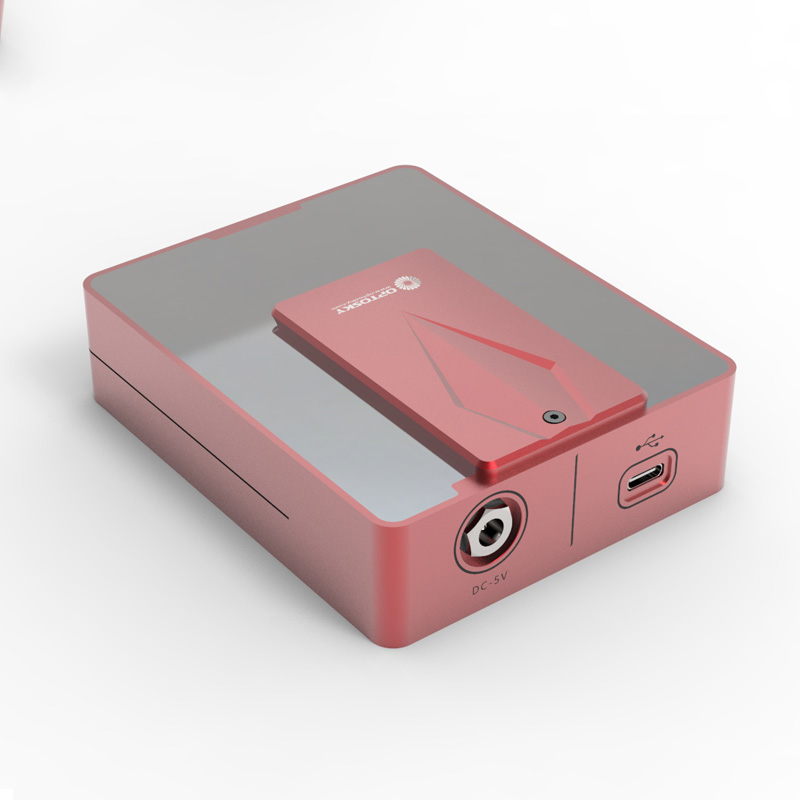

ATR9000中紅外ATR紅外光譜儀
產品概述
ATR9000(原命名ATP8200)是奧譜天成研制的中紅外衰減全反射(Attenuated Total Reflection, ATR)光譜儀，它內置MEMS紅外調制光源，采用熱釋電傳感器線性陣列，在極高性能的ZnSe窗口材料上，進行ATR光譜測量，奧譜天成特別定制了超低噪聲信號處理電路，從而大幅降低了傳感器的噪聲，獲得了極佳的信噪比(比同類競爭對手提高了約2倍)，而且提高了ATR9000的測量可靠性，測量結果不隨環境溫度變化。
ATR9000適合測量粉末、液體等樣品，操作非常簡單，僅需要幾個步驟就可以完成測試。
特點：
Ø 光譜范圍：2.5-5 μm(4000-2000 cm-1)
或5.5-11μm(1818-909 cm-1)
Ø 中紅外衰減全反射(Attenuated Total Reflection, ATR)光譜儀
Ø 探測器：線性熱釋電陣列傳感器
Ø ATR窗口材料：ZnSe
Ø 探測器像素：256像素
Ø 超低噪聲信號處理電路
Ø 內置MEMS電調紅外光源
Ø 測量時間：30s(典型)
Ø 16 bit, 500 KHz ADC
Ø 數據輸出接口: USB2.0
Ø 供電電源：12V DC
典型應用：
Ø 食品安全
Ø 染料分析
Ø 材料識別
Ø 鑒定防偽
Ø 油料分析
Ø 毒品、化學、易燃易爆分析
性能參數表：
|
探測器 |
|
|
類型 |
線性熱釋電陣列傳感器 |
|
探測光譜范圍 |
0.1-100 μm |
|
有效像素 |
256 像素 |
|
像元尺寸 |
50 μm x 417.5 μm 或 60 μm x 500 μm |
|
動態范圍 |
75 dB |
|
掃描速度 |
10-1000 Hz |
|
光學參數 |
|
|
測量波長范圍 |
2.5-5 μm（4000-2000 cm-1）或5.5-11μm（1818-909 cm-1） |
|
ATR窗口材料 |
ZnSe |
|
光學分辨率 |
20 nm |
|
信噪比 |
>300:1 |
|
動態范圍 |
75 dB |
|
工作溫度 |
-10 - 45 oC |
|
工作濕度 |
< 90%RH 無結露 |
|
光路參數 |
|
|
光學設計 |
線性可變濾光片（Linear Variable Filter, LVF） |
|
光源類型 |
內置MEMS電調紅外光源 |
|
光源壽命 |
>5000小時 |
|
電氣參數 |
|
|
測量時間 |
30 second （典型值） |
|
數據輸出接口 |
USB 2.0 |
|
ADC位深 |
16 bit |
|
供電電源 |
12 VDC |
|
工作電流 |
<1 A |
|
存儲溫度 |
-20°C to +70°C |
|
操作溫度 |
-10 - 45 oC |
|
物理參數 |
|
|
尺寸 |
195×128×50 mm3 |
|
重量 |
1.32 kg |
