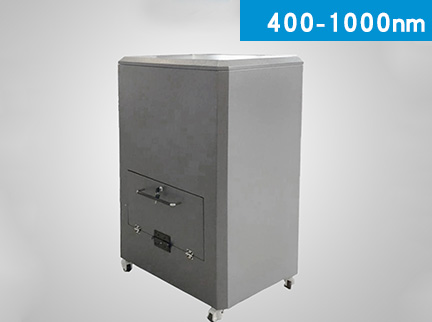

ATH8010實驗室平掃高光譜成像儀分析系統
ATH8010 實驗室平掃高光譜
自動數據處理/高質量圖像/高分辨率
一、特征
l 波段范圍：400-1000nm
l 自動積分時間推薦，根據樣品反射率推薦曝光時間
二、應用領域
l 醫療機構：癌組織篩查、血細胞分類；
l 科研機構、大專院校
l 制藥企業：中藥材的防偽
l 食品安全：肉源鑒定；
l 紡織：花紋的拷貝、圖畫的復制
l 礦物質的篩查
l 司法鑒定：文檢鑒定
l 生物學：細菌、細胞分析
l 材料學：材料微觀檢測
l 農業：樹葉、煙葉掃描
l 文物掃描修復，壁畫修復
三、概述
ATH8010采用1920X1080像素的高性能CCD成像器件，成像清晰、噪點少；
ATH8010將高光譜成像技術與高清拍照技術相結合，所采集數據兼具高光譜分辨率和高空間分辨率，能夠充分挖掘物質自身特有的光譜特性和空間特性。可以應用于物質分選（煙草、藥品、食品、礦石等）、刑偵文檢、真偽鑒定等領域。
實驗室高光譜系統由高光譜成像儀、線光源、高清相機、樣品臺、調焦裝置和標準白板組成。線光源與高光譜成像儀線視場共線，通過樣品臺的平移實現數據采集。高清相機拍攝樣品臺零位全局高清圖片用于與高光譜數據進行圖像融合彌補其空間分辨率不足的缺點。標準白板用于在空間和時間雙重尺度上進行反射率校正，提高數據反演精度。企業的實驗研究設備。

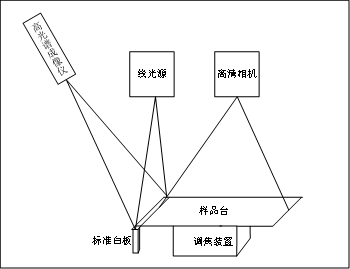

圖1實驗室平掃高光譜成像儀內部功能示意圖
四、 技術參數
| 序號 | 指標 | 參數 | 備注 |
| 1 | 光譜范圍 | 400-1000nm | |
| 2 | 光譜分辨率 | 優于2.5nm | 30um狹縫 |
| 3 | 空間分辨率 | 優于1mm | 可定制，受儀器體積限制 |
| 4 | 空間通道數 | 480 | 4像元合并 |
| 5 | 光譜通道數 | 270 | 4像元合并 |
| 6 | 動態范圍 | 12bit | NA |
| 7 | 視場寬度 | 210mm | 可定制 |
| 8 | 掃描范圍 | 0~280mm | 可定制 |
| 9 | 檢材厚度 | 0~50mm | 可定制 |
| 10 | 反射率校準板 | 3%，50% | 可定制 |
| 11 | 可見光相機分辨率 | 2400萬像素 | 可更換 |
五、 效果展示
l 時空輻射強度校正，顯著提高輻射標定精度
l 線光源設計，匹配線視場，提高光能利用率
l 輔助對焦，據樣品厚度調節升降以保證成像清晰度
l 自動積分時間推薦，根據樣品反射率推薦曝光時間
l 自動掃描，自動完成數據采集
l 集成高清相機，提高空間分辨率，海量數據下便于按圖索驥
六、配件清單：
|
序號 |
物品 |
數量 |
選配 |
|
1 |
顯微高光譜成像儀（400-1000nm）主機 |
1臺 |
標配 |
|
3 |
物鏡及輻射度標定 |
1套 |
標配 |
|
4 |
高光譜成像系統服務工作站（包含操作控制器及控制軟件） |
1套 |
標配 |
|
6 |
高藍穩流鹵素燈 |
4 個 |
標配 |
|
7 |
標準校準板 |
1 塊 |
標配 |
