ATH9010/9011/9012無人機高光譜成像分析系統
|
無人機載高光譜成像分析系統 |
ATH9010 |
綜合概述
ATH9010系列無人機高光譜成像儀,是奧譜天成推出的第三代無人機高光譜成像儀,它是一系列體積小、重量輕的無人機載微型高光譜成像儀,由六旋翼高穩定性無人機、高穩定性云臺、高光譜成像儀、大容量存儲系統、無線圖像系統、GPS導航系統、地面接收工作站、地面控制系統等組成。
ATH9010(標準配置)、ATH9010P(高信噪比)、ATH9010W(寬視場)采用1920×1200像素、1920X1080、或2048X2048的高性能探測成像器件,成像清晰、噪點少。ATH9010系列還贈送高性能高光譜數據采集和處理軟件。
ATH9010系列無人機高光譜成像儀可用于實時測量植物、水體、土壤等地物的光譜信息,并獲得光譜圖像,通過分析光譜圖像,可與植物等的理化性質建立關系,用于植物分類,植物生長狀況等研究。整個系統設計緊湊,成像光譜儀主機光譜分辨率高,同時采用外置推掃成像方式,可與野外旋轉平臺及室內線性掃描平臺分別組成獨立的測量系統,也可掛載無人機,進行航空遙感作業。


產品特征
l 波段范圍:400~1000nm
l 高光譜分辨率:優于1.5 nm
l 寬視場:23.5°@f=35mm(與鏡頭相關)
l 瞬時視場:0.9 mrad@f=35mm(與鏡頭相關)
l 飛行高度:50~1000米,推薦100m
l I7板載計算機,最大支持2T存儲,最多可存儲100小時成像數據
l 1.5m軸距大型多旋翼無人機,高載重,可擴展型強;
l 超長飛行時間:約45分鐘,巡航面積大
產品應用
l 地質與礦產資源勘察,土壤監測
l 精準農業、農作物長勢與產量評估
l 森林病蟲害監測與防火監測
l 海岸線與海洋環境監測
l 草場生產力及草場監測、生態環境保護及礦山監控
l 遙感教學與科研、氣象研究、災害防治
l 湖泊與流域環境監測、水質檢測
l 農畜產品品質檢測
l 軍事、國防和國土安全
1. 訂購指南
|
型號 |
特征 |
|
ATH9010 |
標準配置型 |
|
ATH9010P |
高信噪比型 |
|
ATH9010W |
寬視場型 |
3. 配件清單
|
序號 |
物品 |
數量 |
選配 |
|
1 |
高光譜成像儀(400-1000nm)主機 |
1臺 |
標配 |
|
2 |
6旋翼無人機 |
1臺 |
標配 |
|
3 |
高可靠性無人機云臺及起落架 |
1個 |
標配 |
|
4 |
機載數據采集與大容量數據存儲系統 |
1臺 |
標配 |
|
5 |
電池組 |
1塊 |
標配 |
|
6 |
物鏡 |
1套 |
標配 |
|
7 |
高光譜成像系統工作站(包含操作控制器及控制軟件) |
1套 |
標配 |
|
8 |
50cm直徑的95%野外校準白板 |
1個 |
標配 |
|
9 |
高精度室內掃描云臺 |
1 套 |
選配 |
|
10 |
高藍穩流鹵素?zé)?/span> |
4 個 |
選配 |
|
11 |
標準校準板 |
1 塊 |
選配 |
|
12 |
原廠進口野外專用校準布(1.2m×1.2m) |
1 個 |
選配 |
|
13 |
360 度野外旋轉平臺 |
1個 |
選配 |
|
14 |
三腳架 |
1個 |
選配 |
|
15 |
野外專用大容量鋰電池 |
2塊 |
選配 |
|
16 |
測量暗室 |
1 個 |
選配 |
|
17 |
野外便攜式運輸箱 |
1 個 |
選配 |
|
18 |
推掃裝置 |
1臺 |
選配 |

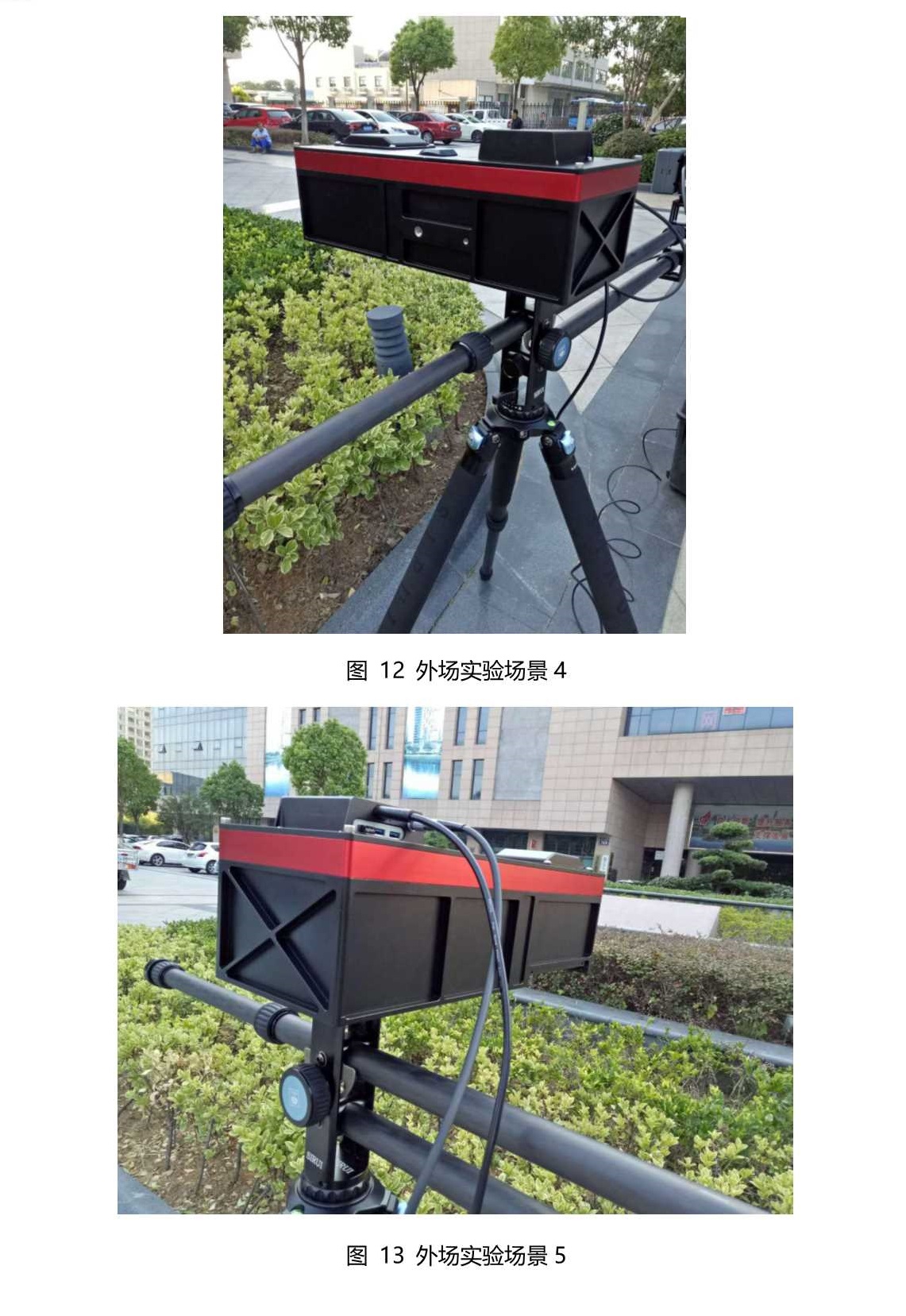

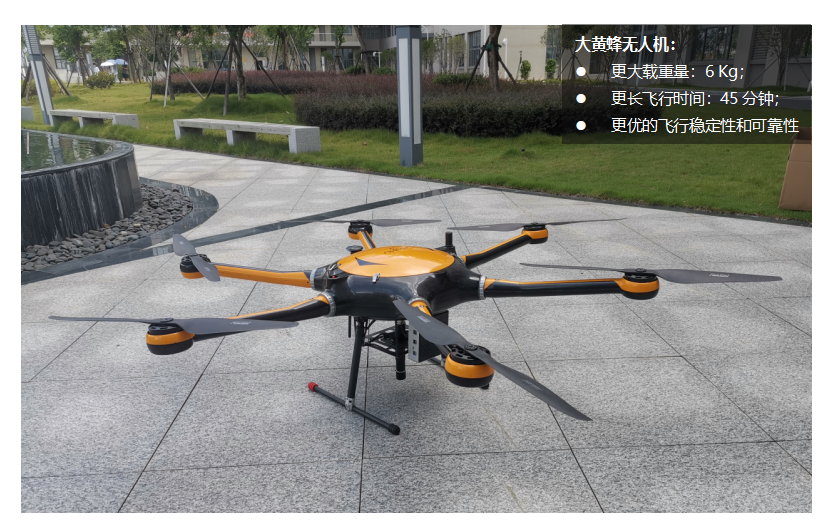

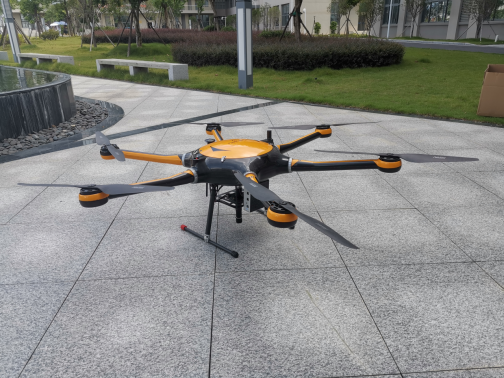

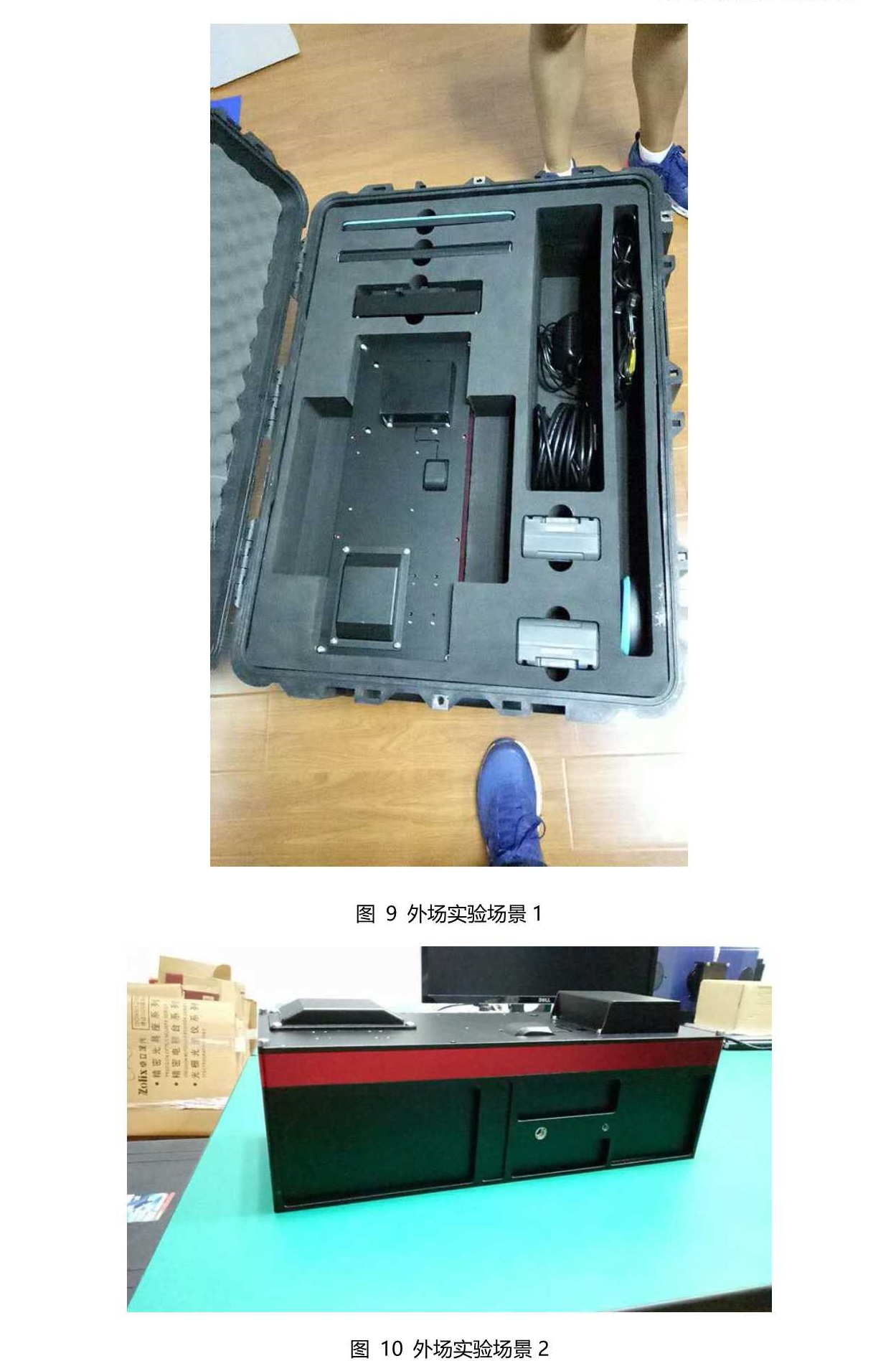

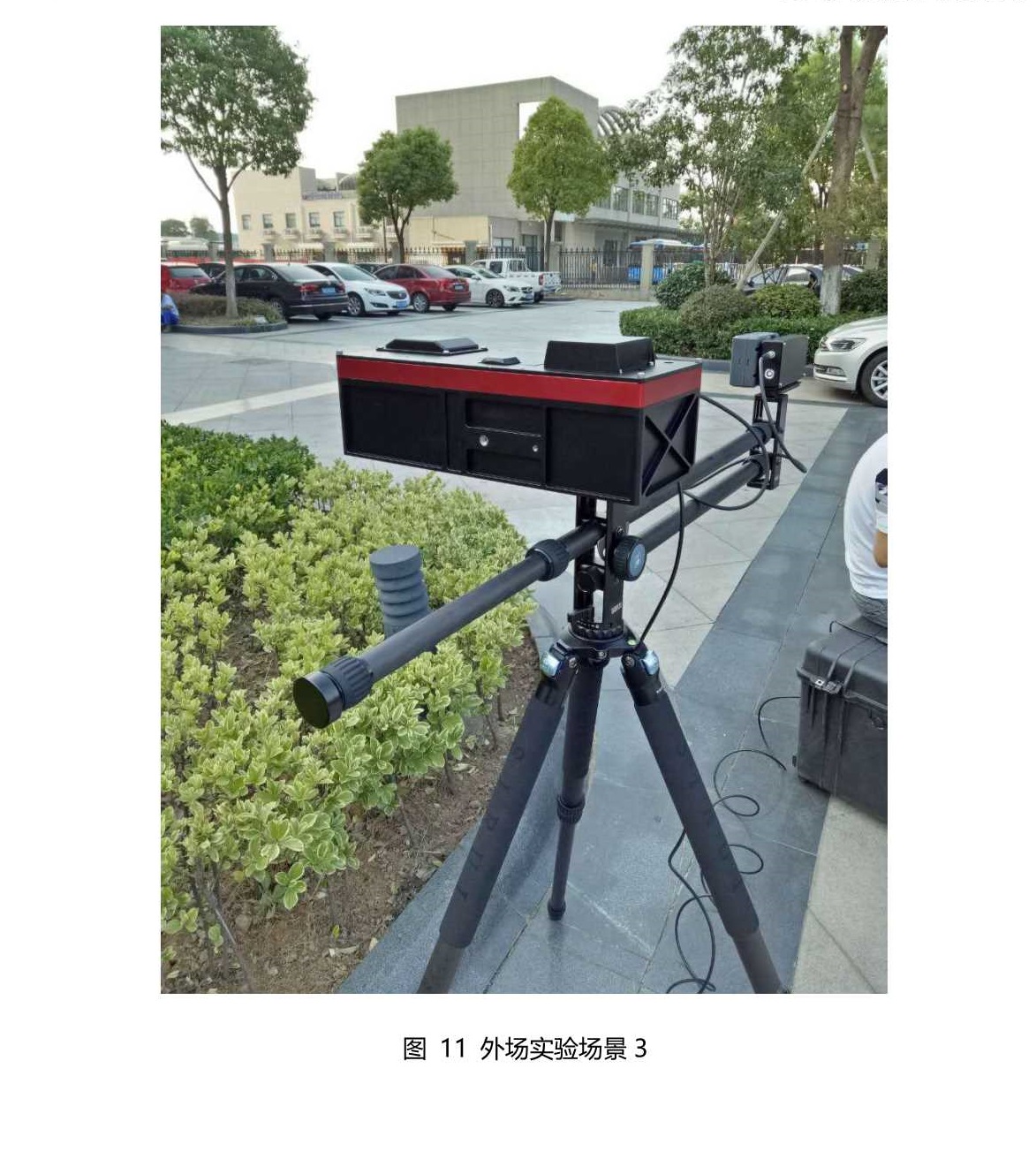

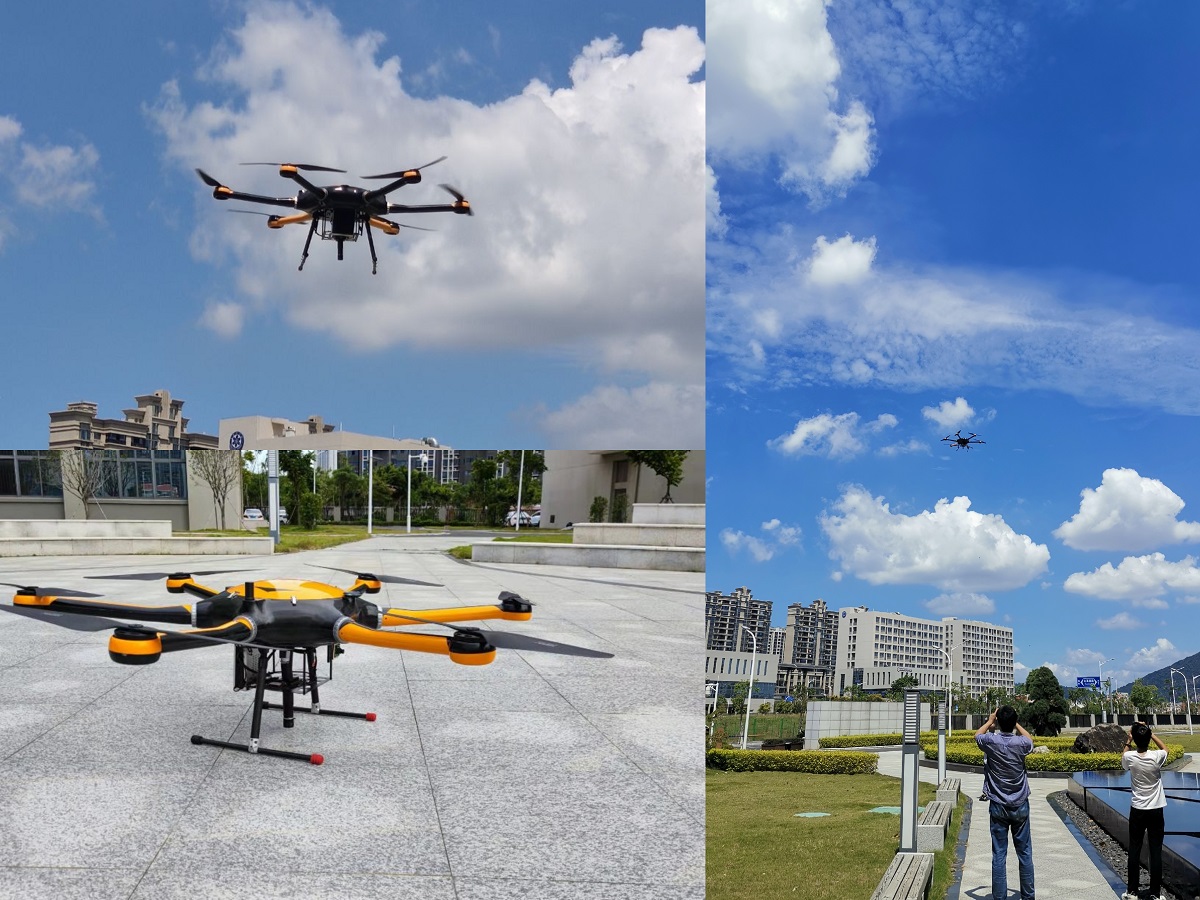

4. 無人機高光譜成像儀實物圖例

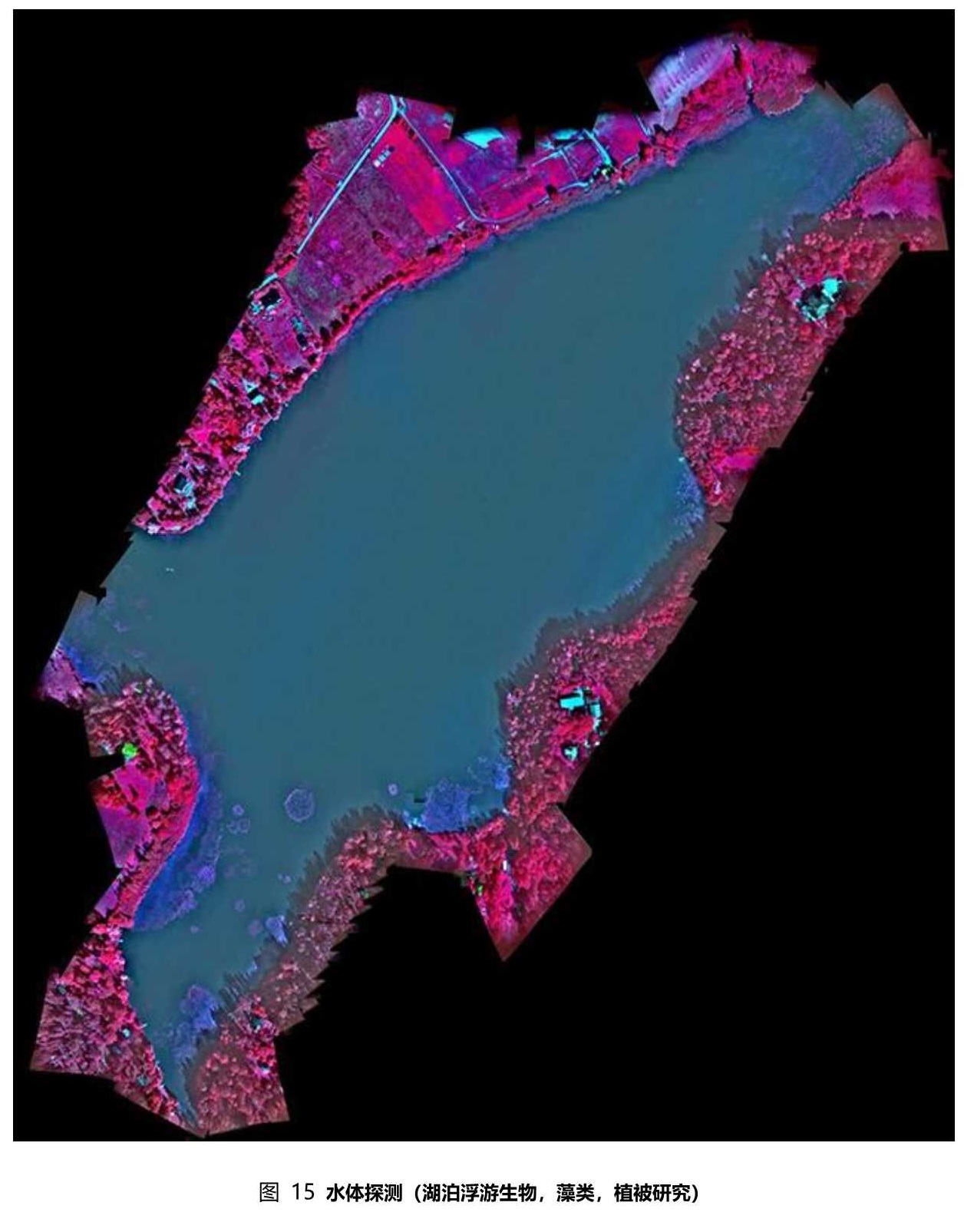

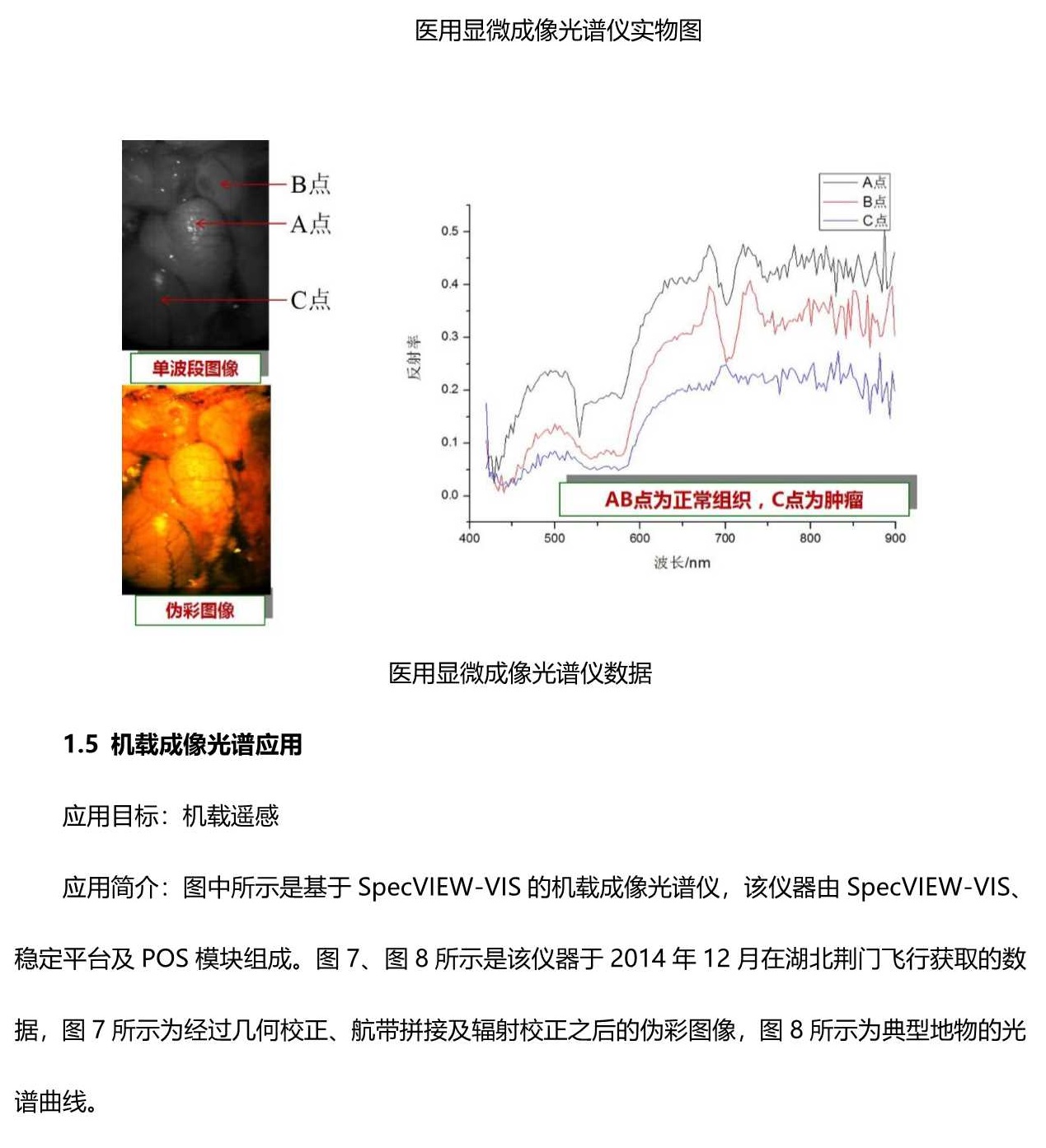

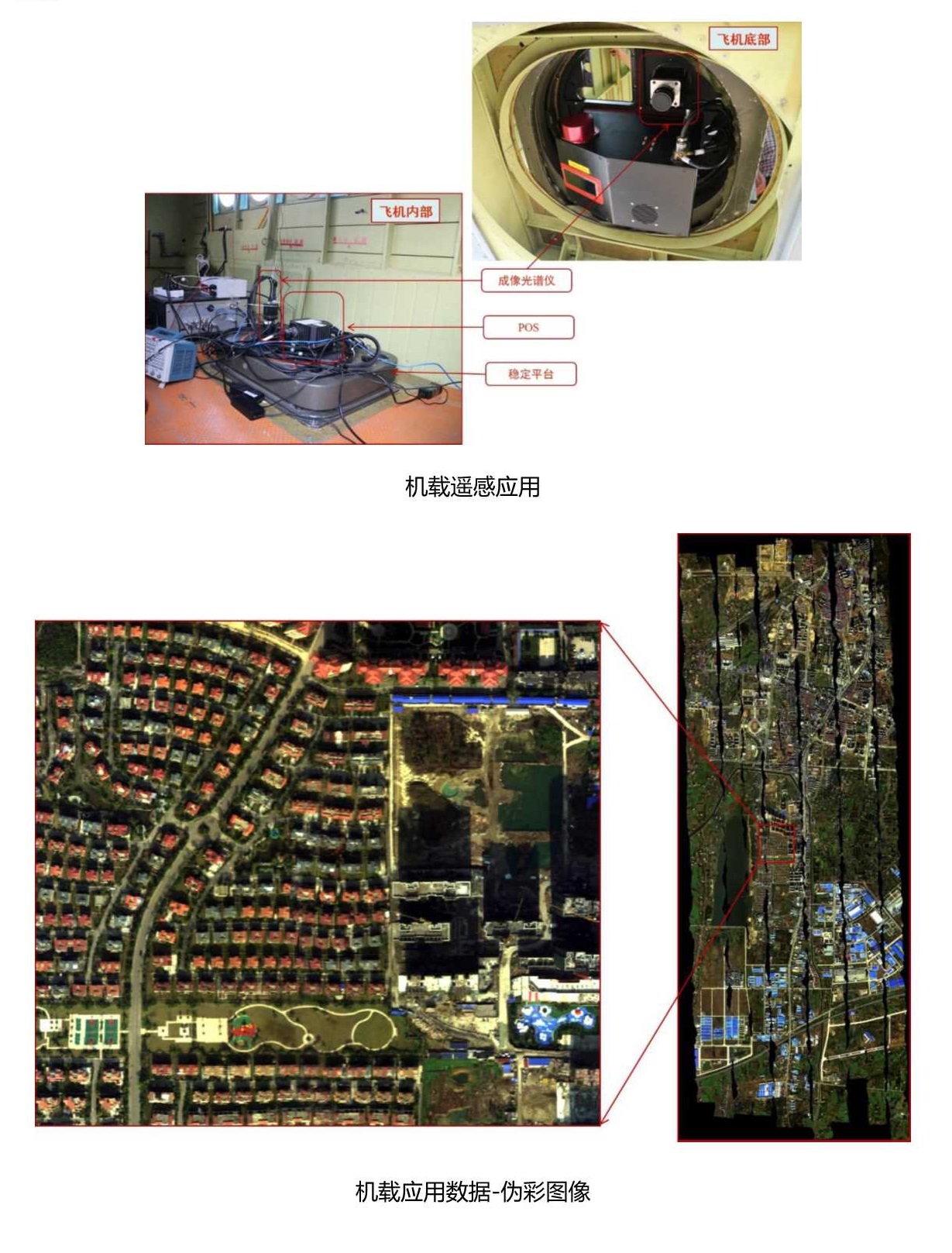

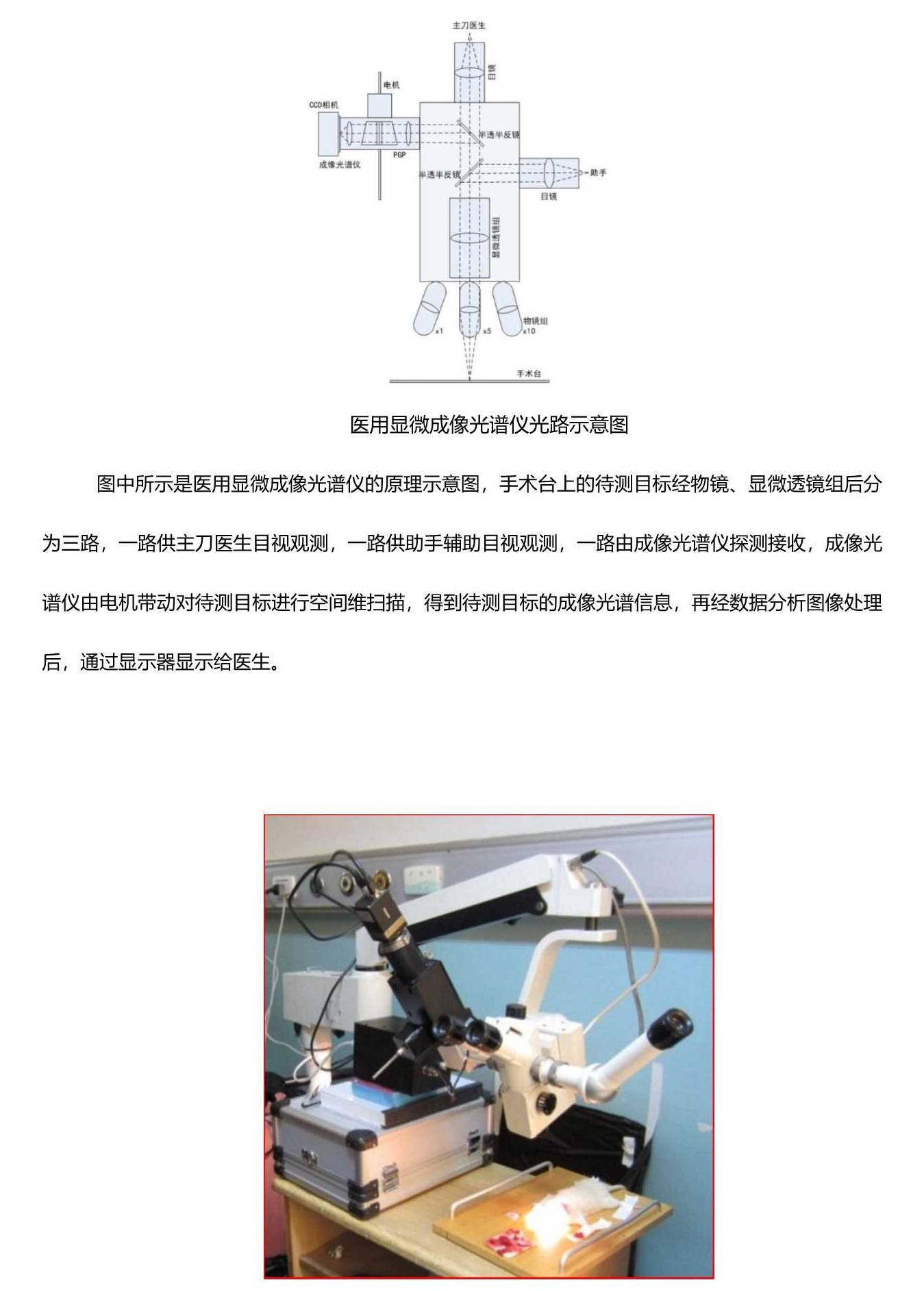

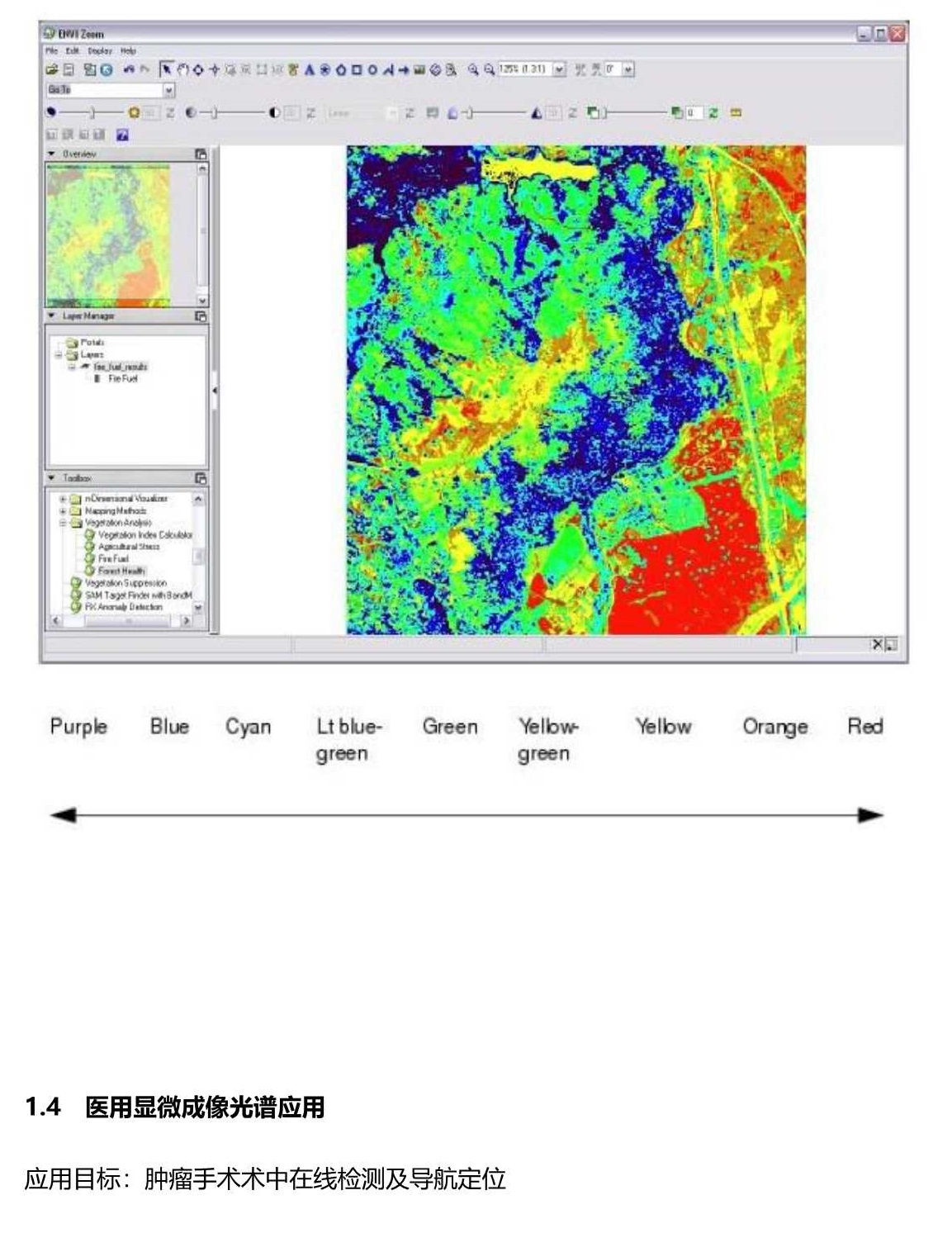

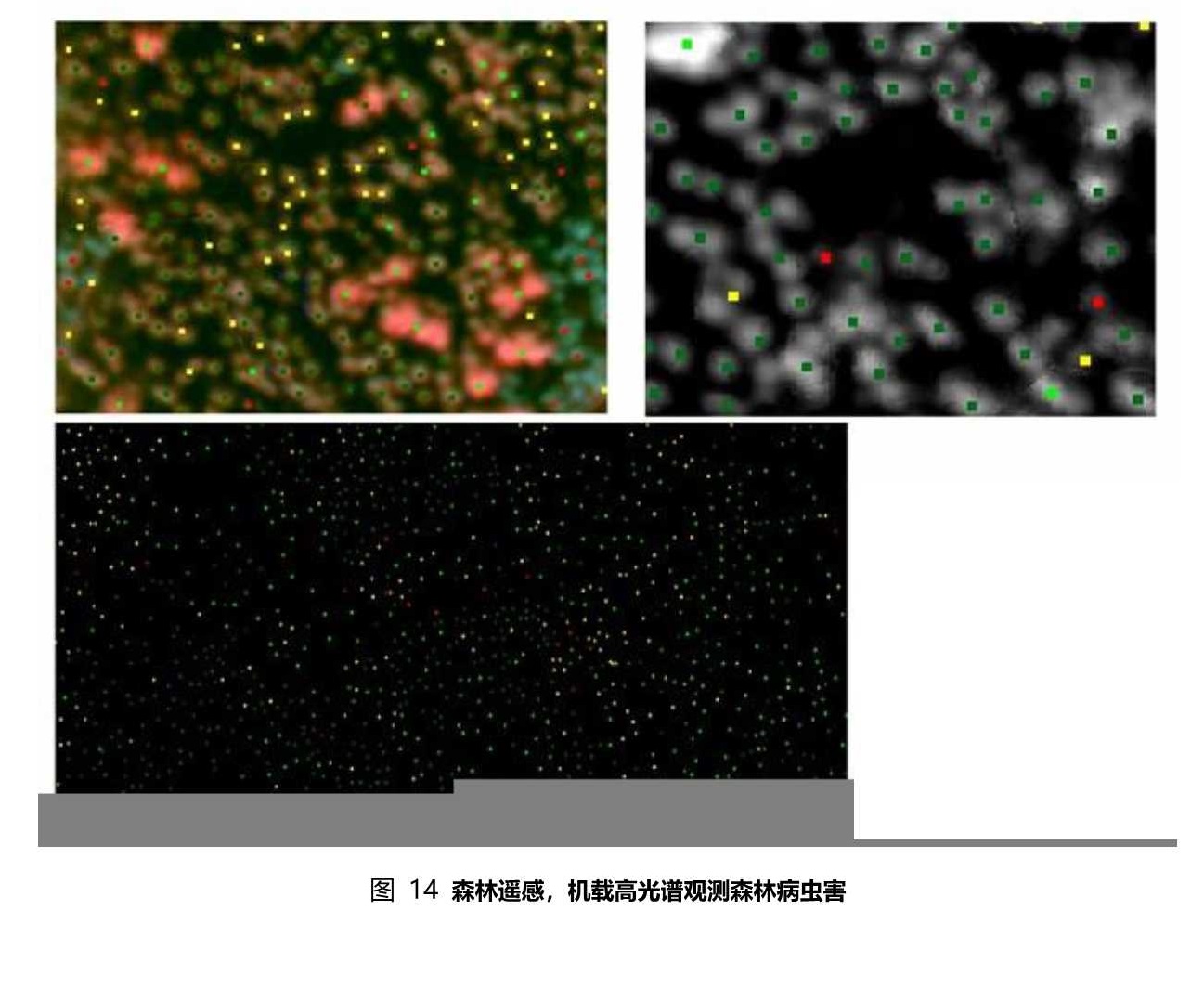

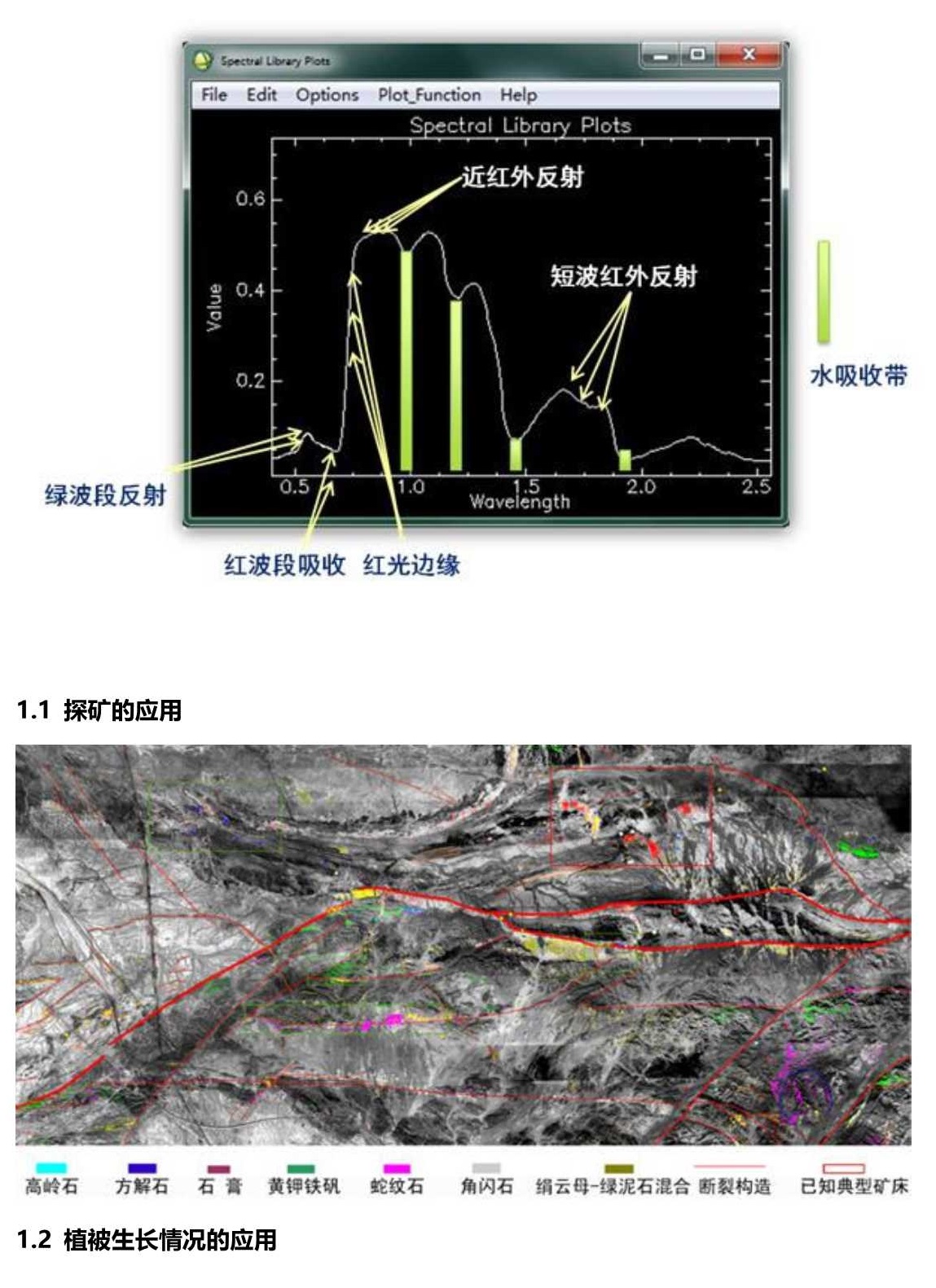

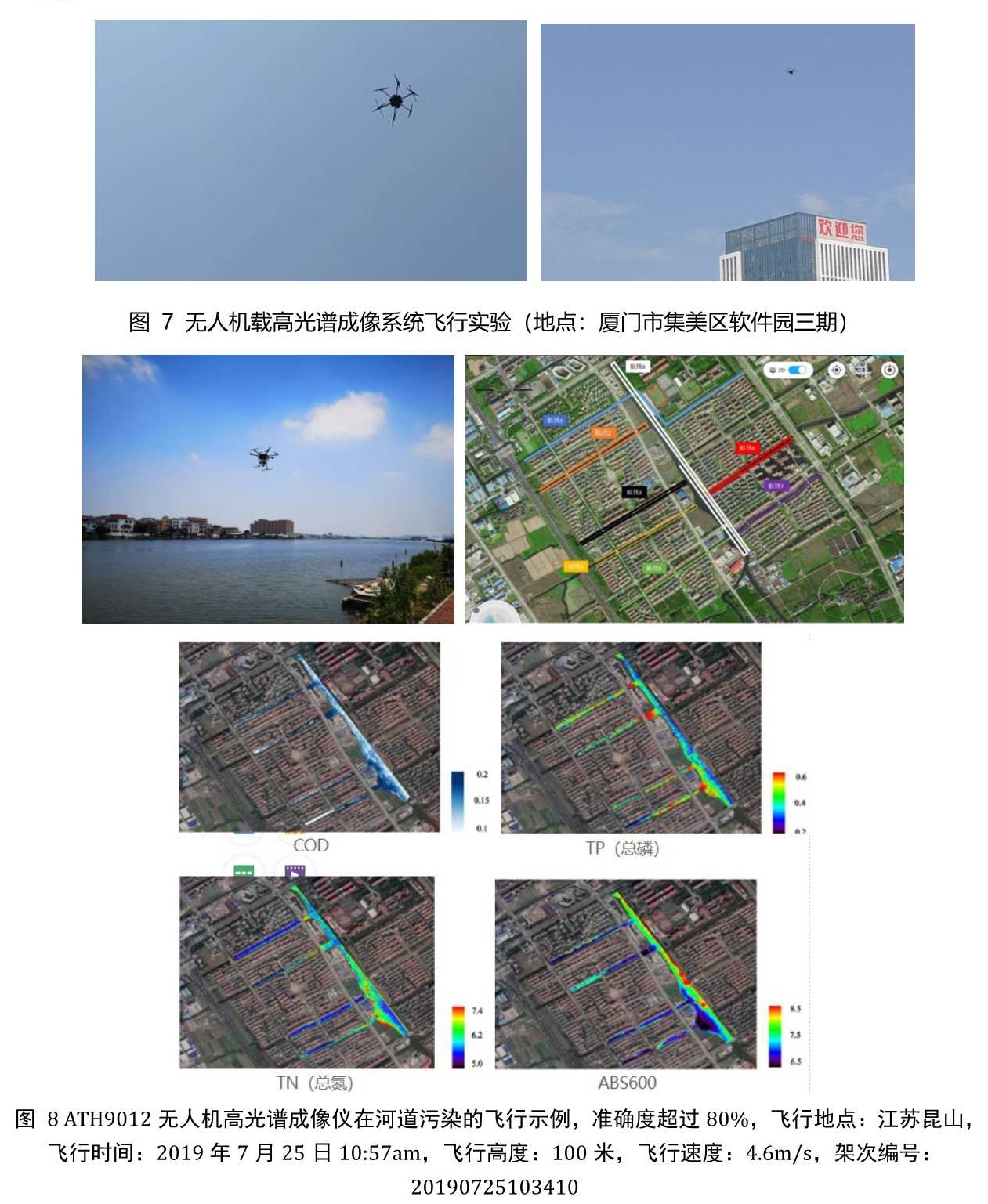

5. 高光譜應用舉例
