ATH1500-4-17_框幅式全波段高光譜成像儀 （400-1700nm）
|
框幅式全波段高光譜成像儀（400-1700nm） |
ATH1500-4-17 |
綜合概述
ATH1500-4-17是一款全新的、經過優化設計的具有突破性特點的全波段框幅式高光譜成像系統。它是一種體積小、重量輕、成像速度快的全波段高光譜成像儀，工作波長范圍為400 ~ 1700 nm，特別適合配合無人機適用。除了體積小、重量輕以外，ATH1500-4-17 具有高空間分辨率、高頻譜分辨率、寬成像范圍等特點，ATH1500-4-17由兩部分組成：成像鏡頭和高光譜成像儀。
ATH1500-4-17結構緊湊，應用簡單，采用2048 x 1088像素（可見近紅外波段）和640X512像素（短波紅外波段）的高性能CCD成像器件，成像清晰、噪點少，線性度好。
ATH1500-4-17內置了高性能I7 CPU數據采集電腦，存儲空間1TB，可以保存高達>5小時的高光譜數據；用戶可以通過USB或者LAN讀出高光譜數據。
ATH1500-4-17憑借其溫度穩定的光學系統，提供了非常好優異的全波段化學成像應用領域所需的穩定性和靈敏度，并滿足實驗室、野外、和工業應用的嚴苛要求，使其成為科學研究、農林牧漁業、工業分選、國防安全等應用領域的得力助手。
產品特征
l 波段范圍：400 ~ 1700 nm
l 最大光譜波段數：1024
l 最大空間波段數：640
l 最大視場角：21.7°（取決于鏡頭）
l 內置高性能I7 CPU數據采集電腦，存儲空間1TB；
l 超群的成像性能
l 數據格式兼容ENVI
l 體積緊湊：232mm × 206mm × 135mm；
l 重量輕：2.56 Kg
l 無機械掃描，可靠性高
產品應用
l 地質與礦產資源勘察
l 精準農業、農作物長勢與產量評估
l 森林病蟲害監測與防火監測
l 海岸線與海洋環境監測
l 草場生產力及草場監測
l 湖泊與流域環境監測
l 遙感教學與科研
l 工業分選
l 生態環境保護及礦山環境監控
l 水質檢測，土壤監測
l 農畜產品品質檢測
l 軍事、國防和國土安全
1. 選型指南
|
ATH1500系列 |
特征 |
主要應用領域 |
|
ATH1500 |
400~1000nm全波段高光譜成像儀 |
精準農業、農林業病蟲害、植被分析、種植面積評估、農作物產量評估、水質分析、藝術品掃描、文物鑒定、圖案掃描、工業分選、 油污檢測等 |
|
ATH1500-17 |
1.0~1.7μm短波紅外高光 譜成像儀 |
半導體、工業分選、食品分選、建筑垃圾分選、肉類分選、塑料分 選、地質勘探、礦產勘查、文物鑒定、司法鑒定、文檢 |
|
ATH1500-25 |
1.2~2.5μm短波紅外高光譜成像儀 |
精準農業與食品分析、深色塑料分選、地質勘探、礦產勘查、國防軍工、文物鑒定、司法鑒定、文檢、含水量分析、藥品和材料分選、 礦物填圖、醫學鑒定、廢品回收； |
|
ATH1500-50 |
2.5~5.0μm中波紅外高光 譜成像儀 |
地質勘察、國防軍工、氣體分析、VOCs巡查、水溫探測、土地覆 蓋類型識別、偽裝偵查、礦物分選、 |
|
ATH1500-12-50 |
1.2~5.0μm短波中波紅外 高光譜成像儀 |
地質勘察、國防軍工、氣體分析、VOCs巡查、水溫探測、土地覆 蓋類型識別、偽裝偵查、礦物分選、 |
|
ATH1500-04-17 |
0.4~1.7μm全波段短波紅外高光譜成像儀 |
精準農業、農林業病蟲害、植被分析、種植面積評估、農作物產量評估、水質分析、藝術品掃描、文物鑒定、圖案掃描、工業分選、 油污檢測等 |

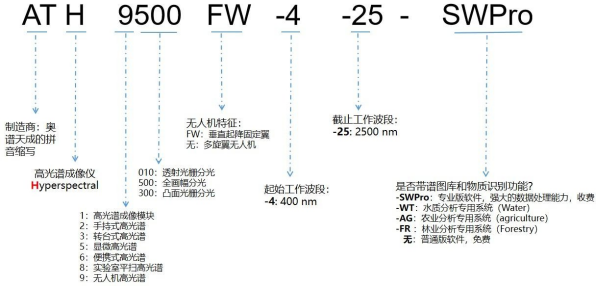

圖1 高光譜成像儀命名規則與選型指南

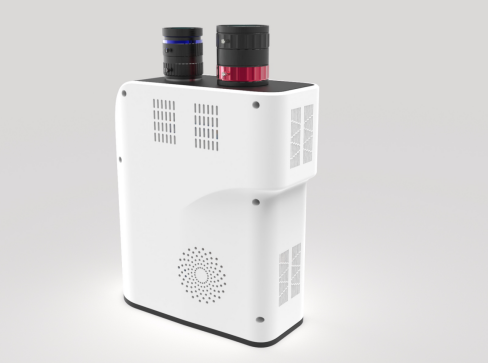

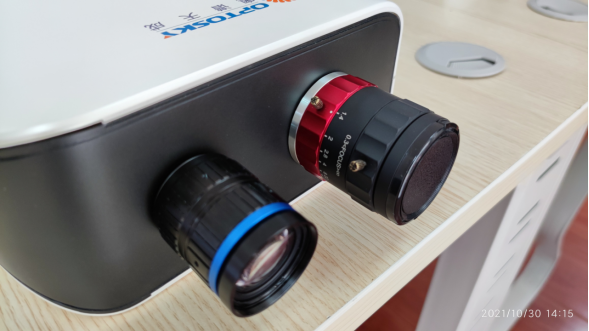

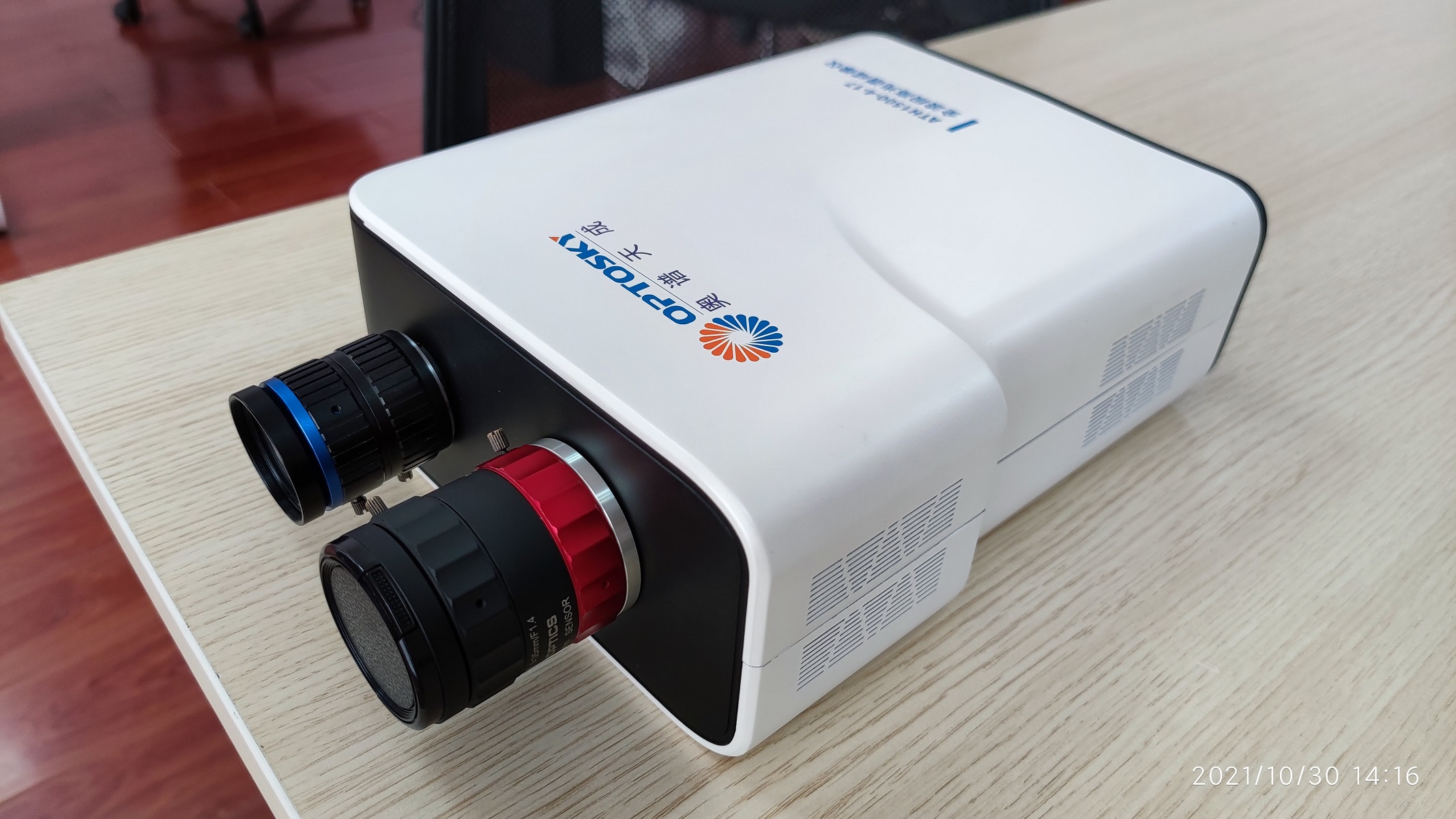

3.ATH1500-4-17 外觀圖
4. ATH1500 圖像實例

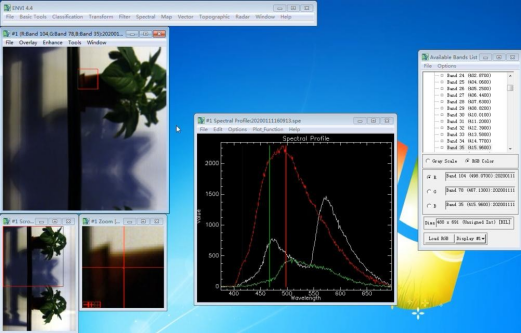

圖3 ATH1500 拍攝的藥材高光譜數據

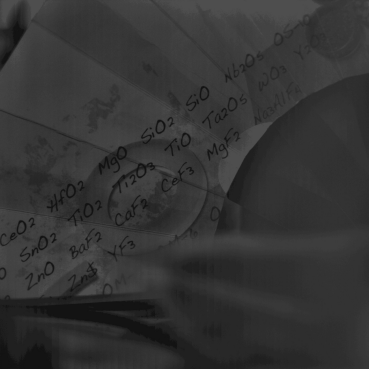

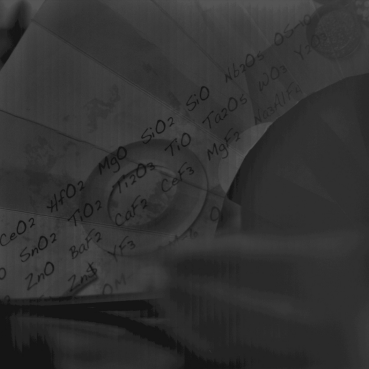

圖4 ATH1500-4-17 獲取的493nm 波段圖
圖5 ATH1500-4-17 獲取的653nm 波段圖
