ATP2000-高性價比微型光纖光譜儀
高性價比微型光纖光譜儀
帶氙燈驅動/低成本/高速版本
一、產品概述

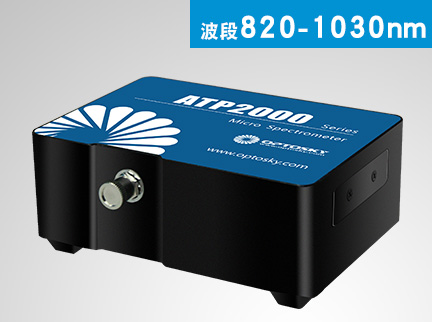

ATP2000-高性價比微型光纖光譜儀是奧譜天成推出的一款超高速、低成本、高性價比、采用多項突破性技術的多用途光譜儀。
ATP2000采用2048像素的線性CCD，可以適應200-1100nm波長范圍的測試，CCD檢測器曝光時間可以控制在1ms之內，客戶可以精確控制光譜儀的信噪比。
ATP2000是紫外、可見、近紅外光譜應用的理想選擇，有不同的狹縫、光柵、反射鏡、濾光片可以選擇，可以根據您的需求，配置適合不同應用場合的光譜儀，光譜范圍從200nm起至1050nm，光譜分辨率可在0.5到4.0nm之間選擇，奧譜天成也可為OEM客戶提供定制選擇。
ATP2000可以接收SMA905接口光纖輸入或者自由空間輸入的待測光，根據設定的積分時間進行測量，將測量結果通過USB2.0（高速）或者UART輸出；
二、特征
-
光譜范圍：200-1100 nm；
-
光路結構：交叉C-T光路；
-
檢測器：2048像素CCD；
-
積分時間：1ms-130s
-
供電電源：直流5V（可從USB直接取電）；
-
ADC位深：16位；
-
ADC采樣率：2MHz；
-
光輸入接口：SM905光纖接口或自由空間輸入；
-
數據輸出接口：USB2.0（高速）或UART；
-
20針擴展接口；
三、應用
-
LED分選機；
-
多參數在線水質分析儀；
-
微量、快速分光光度計；
-
熒光光譜儀；
-
生化分析儀；
-
透過率檢測；
-
反射率檢測；
-
LIBS；
|
探測器 |
|
|
類型 |
線陣CCD |
|
探測光譜范圍 |
200-1100 nm |
|
有效像素 |
2048 |
|
像元尺寸 |
14μm×200μm |
|
全量程范圍 |
~100 ke- |
|
靈敏度 |
130 Photon @ 400 nm; 60 Photon @ 600 nm |
|
暗噪聲 |
48.6 RMS @ 0 ?C; 57.8 RMS @ 13 ?C (10s Integration) |
|
光學參數 |
|
|
波長范圍 |
200-400nm，200-850nm，200-1000 nm等，不同范圍可定制 |
|
光學分辨率 |
0.1-4 nm （取決于狹縫、光譜范圍） |
|
性噪比 |
>300:1 |
|
動態范圍 |
1300：1 |
|
工作溫度 |
0-40 oC |
|
工作濕度 |
< 90%RH |
|
光路參數 |
|
|
光學設計 |
f/4 交叉非對稱C-T光路 |
|
焦距 |
40 mm for incidence / 60 mm for output |
|
入射狹縫寬度 |
5、10、25、50、100、150、200 μm 可選，其他尺寸可定制 |
|
入射光接口 |
SMA905光纖接口、自由空間 |
|
電氣參數 |
|
|
積分時間 |
1 ms - 130 second |
|
數據輸出接口 |
USB 2.0 |
|
ADC位深 |
16 bit |
|
供電電源 |
DC4.5 to 5.5 V (type @5V) |
|
工作電流 |
170mA@Typ. |
|
存儲溫度 |
-20°C to +70°C |
|
操作溫度 |
0°C to +50°C |
|
物理參數 |
|
|
尺寸 |
102×720×34 mm3 |
|
重量 |
0.2 kg |
Mechanical Diagrams
|
PN |
Description |
|
Basic type |
|
|
The high performance version |
|
|
High speed to 4Kpfs |
