ATP2400 超薄型微型光纖光譜儀

發布時間：2022/08/08 點擊量：

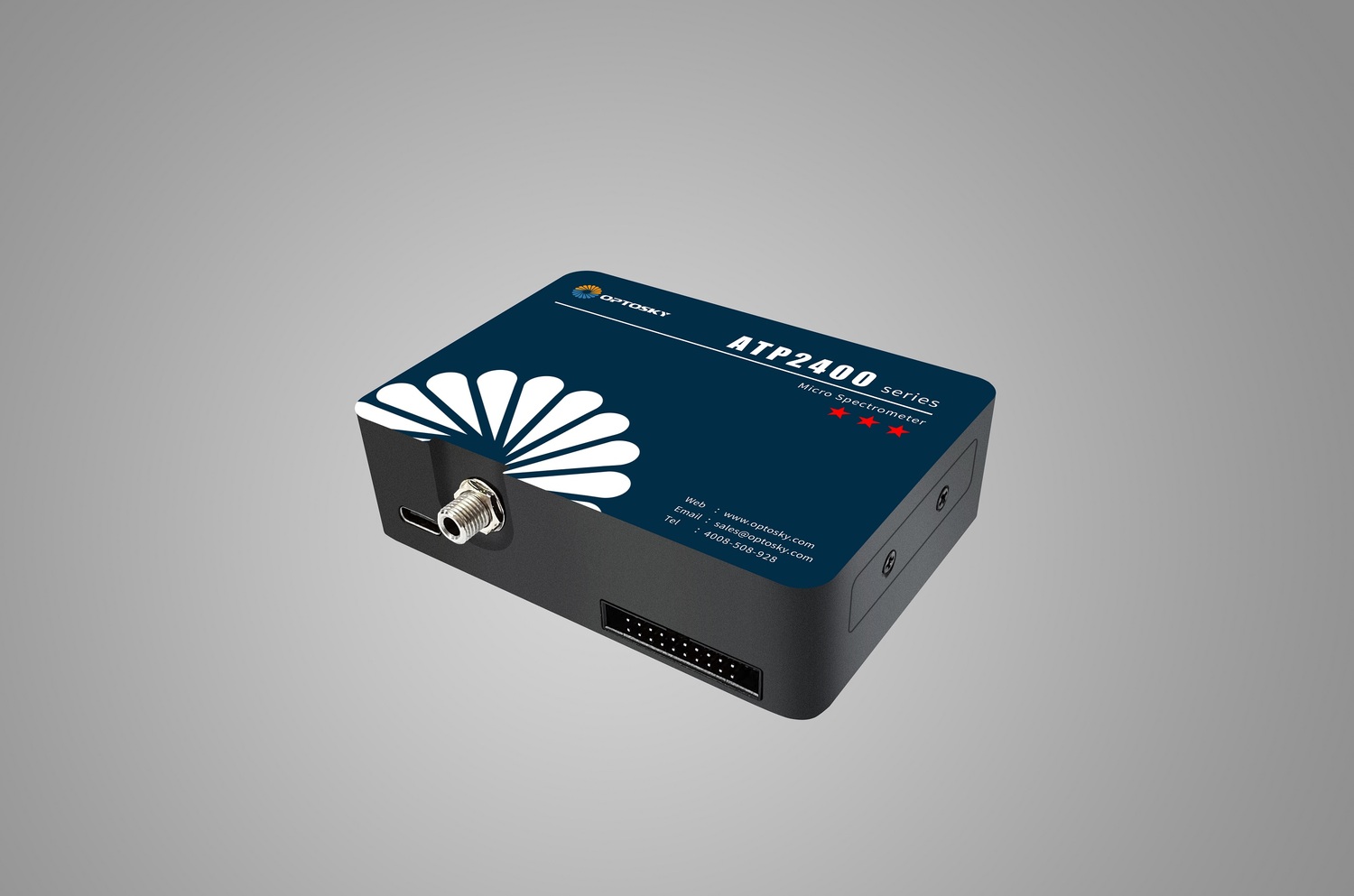

超薄型微型光纖光譜儀

ATP2400

產品概述

集20年的光纖光譜儀研制經驗，奧譜天成推出了新一代高性能超薄光纖光譜儀：ATP2400，它內置了脈沖氙燈驅動電路，采用高靈敏度線性CMOS，并特別定制了超低噪聲CMOS信號處理電路，從而大幅降低了傳感器的噪聲，獲得了極佳的信噪比（比同類競爭對手提高了約2倍），而且提高了ATP2400的測量可靠性，測量結果不隨環境溫度變化，為業界最佳水平。ATP2400可接收SMA905光纖輸入光或者自由空間光，通過USB2.0或者UART端口，輸出測量所得的光譜數據。

ATP2400只需要一個5V直流電源供電或者USB供電，非常便于集成使用。

型號	探測器像素	探測器是否制冷
ATP2400	2048像素	否

特點：

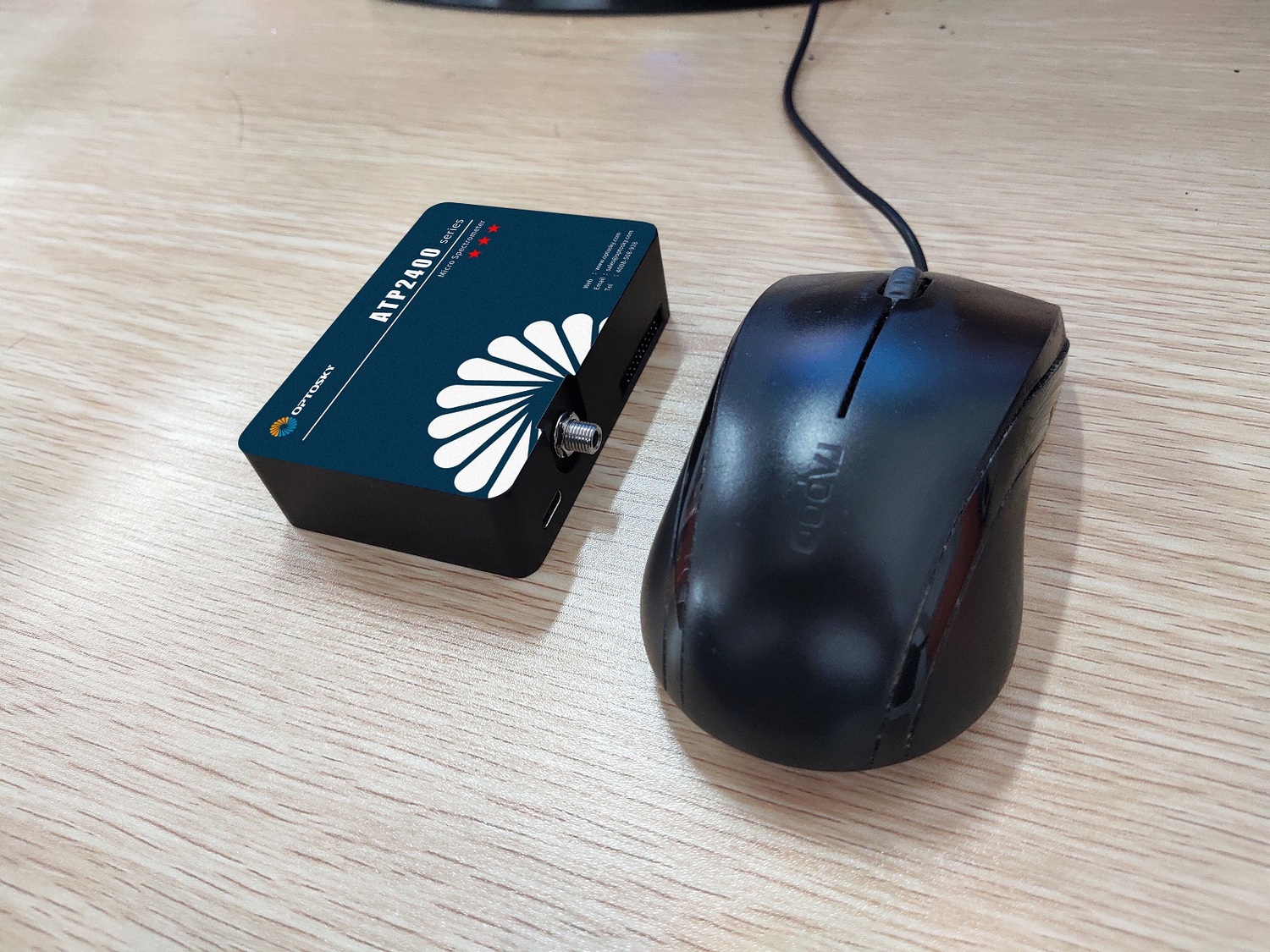

? 體積超小、超薄、超輕；

? 光纖輸入、信號輸出，在同一側，非常便于集成

? 探測器：線性 CMOS

? 探測器像素：2048 像素

? 超低噪聲 CCD 信號處理電路

? 最大光譜范圍: 180-1180 nm（具體依需求而定）

? 光譜分辨率: 0.1-2 nm (取決于光譜范圍、狹縫寬度)

? 光路結構：交叉 C-T

? 內置脈沖氙燈驅動

? 積分時間：0.1ms-130s

? 供電電源：DC 5V±10% 或 USB 供電

? 16 bit, 2MHz ADC

? 光輸入接口：SMA905 或自由空間

? 數據輸出接口: USB2.0 (High speed)或 UART

? 20 針雙排可編程外擴接口

典型應用：

? 快速、超微量分光光度計；

? 環保儀器（煙氣、水質）；

? 透過率、反射率檢測；

? 光譜分析/輻射分光分析/分光光度分析

? 激光波長測定

ATP2400 超薄型微型光纖光譜儀

2 Electrical Pin-out

Table 1 Electrical Characteristics

Parameter	Min	Typ	Max	Unit
Power Supply
Operating voltage range	4.5	5	5.5	V
Operating current		250		mA
Logic Inputs(3.3V LVTTL, Five-volt tolerant)
High level input voltage	1.7		3.6	V
Low level input voltage	-0.3		1.0	V
Logic Output(3.3V LVTTL)
High level output voltage	2.4			V
Low level output voltage			0.4	V

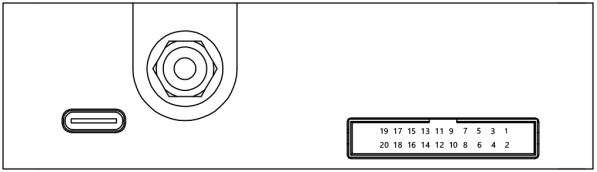

The module is equipped with a 20-pin male angled box header(2x10, 2.00 mm pitch) and USB2.0 C type interface. The 20-pin connector is a Samtec part # STMM-110-02-L-D-RA connector. The mate to this is a Samtec part # TCSD-10-D-XX.XX-01-N.

ATP2400 超薄型微型光纖光譜儀

Table 2 Electrical Pin-Out

Pin#	Description	I/O	Function Description
1	VCC	/	Power Supply, 5V±0.5,
2	GND	/	Ground
3	TX	Output	LVTTL Transmit signal
4	RX	Input	LVTTL Receive signal
5	Lamp Enable	Output	LVTTL output the lamp enable signal.
6	N.C.	/	/
7	Ext_trigger_in	Input	LVTTL input the trigger signal. Falling edge trigger collection
8	N.C.	/	/
9	SPI_SCK	Output	The SPI Clock signal for communications to other SPI peripherals
10	SPI_MOSI	Output	The SPI Master Out Slave In (MOSI) signal for communications to other SPI peripherals
11	SPI_MISO	Input	The SPI Master In Slave Out (MISO) signal for communications to other SPI peripherals
12	SPI_CS	Output	The SPI Chip/Device Select signal for communications to other SPI peripherals
13	GPIO0	Input /Output	General Purpose Software Programmable Digital Inputs/Outputs, LVTTL Logic.
14	GPIO1	Input /Output	General Purpose Software Programmable Digital Inputs/Outputs, LVTTL Logic.
15	GPIO2	Input /Output	General Purpose Software Programmable Digital Inputs/Outputs, LVTTL Logic.
16	GPIO3	Input /Output	General Purpose Software Programmable Digital Inputs/Outputs, LVTTL Logic.
17	GPIO4	Input /Output	General Purpose Software Programmable Digital Inputs/Outputs, LVTTL Logic.
18	GPIO5	Input /Output	General Purpose Software Programmable Digital Inputs/Outputs, LVTTL Logic.
19	GPIO6	Input /Output	General Purpose Software Programmable Digital Inputs/Outputs, LVTTL Logic.
20	GPIO7	Input /Output	General Purpose Software Programmable Digital Inputs/Outputs, LVTTL Logic.

3 譜圖示例

ATP2400 超薄型微型光纖光譜儀

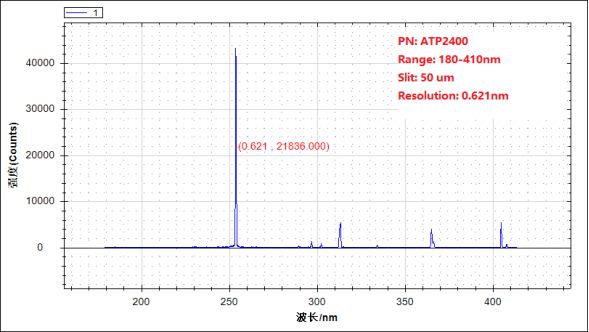

圖1 ATP2400-180-410-50的分辨率測試，分辨率為0.621nm
