ATP6500EM_超低溫制冷、高靈敏度、高分辨率 科學級微型光纖光譜儀

產品概述

ATP6500DC和ATP6500EM是奧譜天成研制的超低溫制冷型微型光纖光譜儀，分別采用制冷至-70℃的超低溫制冷探測器或-100℃的EMCCD探測器，是性能的王者，該兩種CCD具有最大的動態范圍，并采用了半導體制冷技術，降低了工作時的暗電流，從而大幅降低了傳感器的噪聲，獲得了極佳的信噪比，而且提高了測量可靠性，測量結果不隨環境溫度變化。　

    ATP6500DC和ATP6500EM可接收SMA905光纖輸入光或者自由空間光，通過USB2.0或者UART端口，輸出測量所得的光譜數據。

產品特點：

Ø 積分時間：8ms ~ 1.3 hours；

Ø 超低溫制冷CCD或EMCCD

Ø 量子效率：>90%；

Ø 探測器像素：2048X264或1600X200

Ø 超低噪聲、超高信噪比

Ø 超低暗電流、超高動態范圍；

Ø 光譜范圍: 180-1100nm（范圍內均可定制）

Ø 光譜分辨率: 0.01-4 nm(取決于光譜范圍、狹縫寬度)

Ø 光路結構：交叉C-T

Ø 16bit輸出

Ø 光輸入接口：光纖輸入或自由空間輸入

Ø 數據輸出接口: USB 2.0或UART

典型應用：

Ø 科學研究；

Ø 微弱（生物）熒光檢測；

Ø 透過率檢測、反射率檢測；

Ø 拉曼光譜儀；

Ø 上轉發光

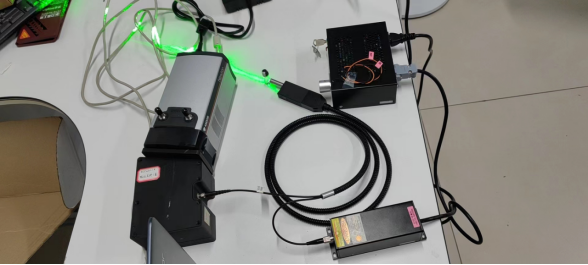

ATP6500EM實物圖（圖中左邊部分為ATP6500EM，右邊為532nm窄線寬激光器和拉曼探頭）

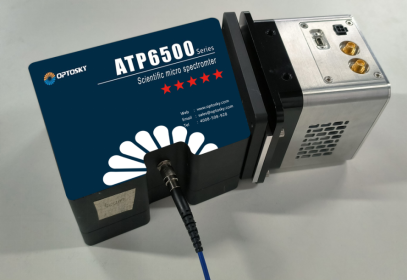

圖1 ATP6500DC的實物圖

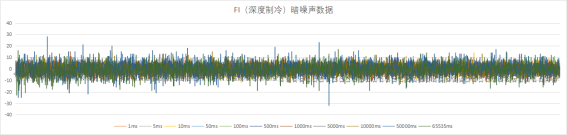

圖2 ATP6500DC不同積分時間下的噪聲測試

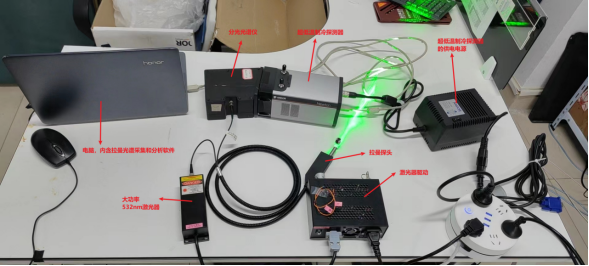

圖3 奧譜天成研制的超低溫制冷、超高靈敏度、高分辨率拉曼光譜儀系統（采用ATP6500EM光譜儀搭建），特別適合用于氣體等微弱信號的拉曼信號分析

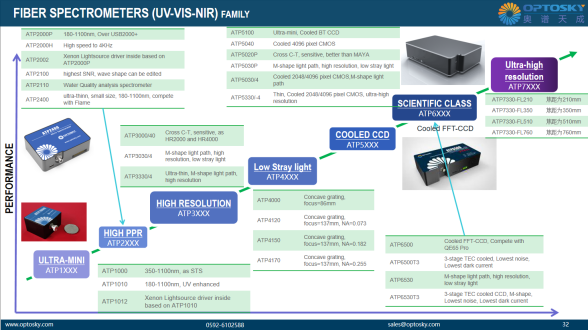

圖4 奧譜天成生產的（紫外可見近紅外）光纖光譜儀系列

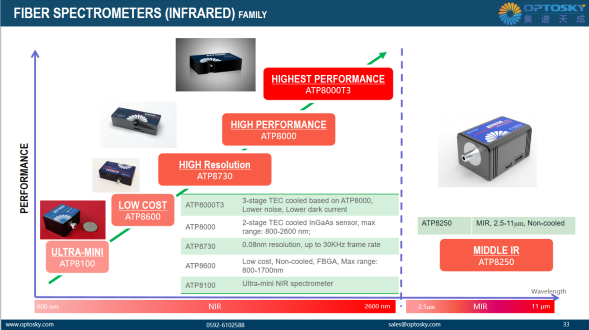

圖5 奧譜天成生產的（短波紅外、中波紅外）光纖光譜儀系列
