ATX3450_能量色散型X射線熒光光譜儀
綜合概述
ATX3450是一款能量色散型X射線熒光光譜儀，具有制樣簡單、分析速度快、分析含量范圍寬、重現性好、準確度高等優點。隨著X射線熒光光譜分析技術的不斷推廣，使用X射線熒光光譜儀分析檢測已成為很多行業質量控制的主要手段。
高科技行業的快速發展，在便利人們生活的同時，也出現了大量的電子制品和其他工業產品。這些產品一旦廢棄，其中所含的有毒有害物質將可能破壞環境、危害人類健康。為了應對這樣的挑戰，世界不同地區出臺了多種環保法規，限制有害物質在各種產品的使用。如今，對來料和產品的環保合規性檢測，既是企業對環境的一份責任，也是國內、國際貿易的一份準入通行證。ATX3450提供了行業最優有害物質檢測解決方案，助力多個領域的發展。
能量色散型X熒光光譜儀，是由高能X射線激發原子電子層，使得原子核外電子發生躍遷，造成二次X射線能量釋放，因不同的元素釋放的能量具有不同特性，探測系統測量這些能量和數量，從而計算元素含量。
ATX3450可以無損、快速、準確地分析樣品，但同樣具有高精度、高分辨率、高可靠性。ATX3450提供了人性化界面，是操作更為便捷，同時ATX3450提供了高清攝像頭。
|
型號 |
功能特征 |
|
ATX3450 |
無損、快速、準確 高精度、高分辨率、高可靠性 |
產品特點
l 滿足ROHS、ELV篩檢要求。
l 采用美國Amptek探測器Si-pin，電致冷而非液氮制冷，體積小、數據分析準確且維護成本低。
l 采用自主研發的SES信號處理系統，有效提高測量的靈敏度，讓測量更精確。
l 一鍵式自動測試，使用更簡單，更方便，更人性化。
l 七種光路校正準直系統，根據不同樣品自動切換。
l 多重防輻射泄露設計，輻射防護級別屬于同類產品中高級別。
l 先進的一體化散熱設計，使整機散熱性能得到極大提高，保證了核心部件的運行安全。
l 獨有的機芯溫控技術，保證X射線源的安全可靠運行，有效延長其使用壽命，降低使用成本。
l 多重儀器配件保護系統，并可通過軟件進行全程監控, 讓儀器工作更穩定、更安全。
l ROHS專用測試軟件，標準視窗設計，界面友好，操作方便。
應用領域
l RoHS檢測、汽車ELV
l 考古分析、珠寶首飾、耐火材料、鞋材皮革
l 食品安全、礦石分析、金屬合金、石油化工、鍍層測厚、環境檢測
1. 應用案例
1.1. RoHS測試
ROHS指令管控的產品包括：大小家電、小型家電、信息技術及通訊設備、電動工具、玩具及其他電子電氣設備。RoHS為全稱為《電氣、電子設備中限制某些有害物質指令》，用于規范電子電氣產品的材料及工藝標準，使之更加有利于人體健康和環境保護。它不僅包括整機產品，而且包括生產整機所使用的零部件、原材料及包裝件，關系到整個生產鏈。

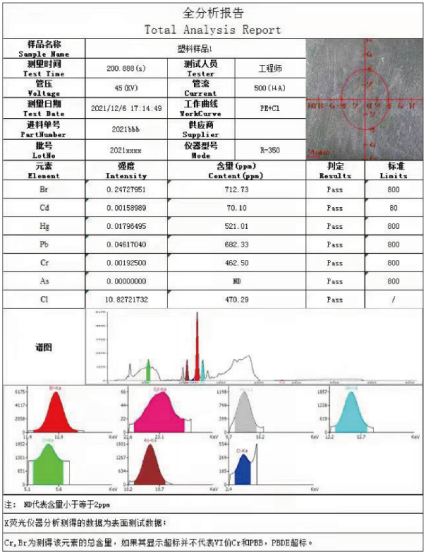

圖1 RoHS測試報告

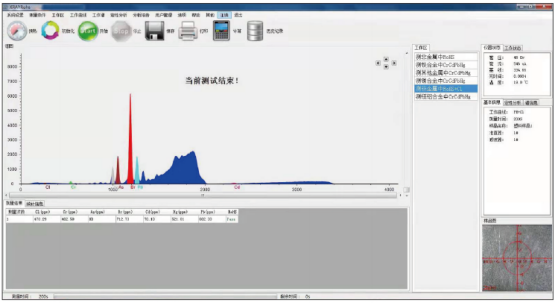

圖2 軟件界面

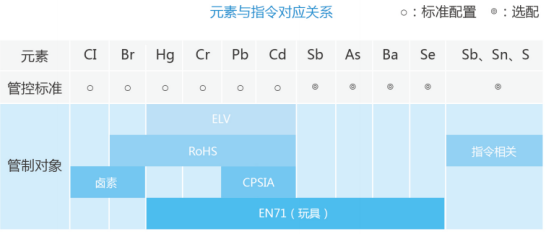

圖3 元素與指令對應關系

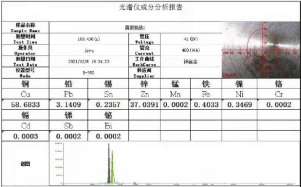

1.2. 銅合金檢測
銅合金是一種重要的工業制品，可應用于衛浴、閥門、設備配件等，由于用處較多，對銅合金元素含量也有很高的要求。X射線熒光光譜儀對于銅合金元素含量的檢測，精確度高，穩定性好，無損快速等優點，是銅合金鑄造廠和工廠來料檢測必備設備。

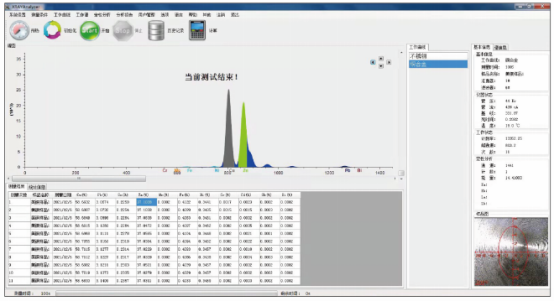

圖4 軟件界面

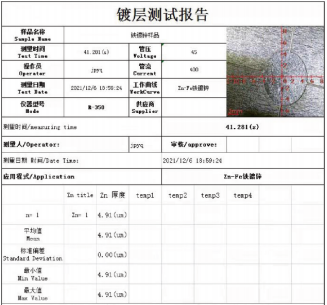

1.3. 電鍍厚度檢測
電鍍工藝是利用電解的原理將導電體鋪上一層金屬，形成鍍層。鍍層性能不同于基體表面，具有新的特征。能增強金屬的抗腐蝕性（鍍層金屬多采用耐腐蝕性的金屬）、增加硬度、防止磨耗、提高導電性、光滑性、耐熱性和表面美觀。根據鍍層種類和不同產品的應用，對于鍍層的厚度也有嚴格的要求，需要嚴格管控。X射線方法適用于測定電鍍及電子線路板等行業需要分析的金屬覆蓋層厚度。包括：金（Au）、銀（Ag）、錫（Sn）、銅（Cu）、鎳（Ni）、鉻（Cr）等金屬元素厚度。本測量方法可同時測量多層金屬鍍層厚度。

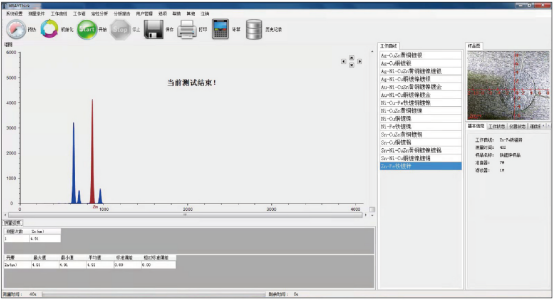

圖5 軟件界面
