ATL30007_超高分辨率分光光譜儀
產品概述
集20年的光纖光譜儀研制經驗，奧譜天成推出了新一代高性能超薄光纖光譜儀：ATL30007內置5臺超高分辨率光纖光譜儀，每臺光譜儀都采用了4096像素的高靈敏度線性CMOS，并特別定制了超低噪聲CMOS信號處理電路，從而大幅降低了傳感器的噪聲，獲得了極佳的信噪比（比同類競爭對手提高了約2倍），而且提高了ATL30007的測量可靠性，測量結果不隨環境溫度變化，為業界最佳水平。
ATL30007可接收SMA905光纖輸入光或者自由空間光，通過USB2.0或者UART端口，輸出測量所得的光譜數據。
ATL30007只需要一個12V直流電源供電或者USB供電，非常便于集成使用。
|
型號 |
探測器像素 |
探測器是否制冷 |
|
ATL30007 |
4096×5像素 |
否 |
產品特點：
l 探測器：線性CMOS
l 探測器像素：4096×5像素（內置5臺光譜儀）
l 超低噪聲CCD信號處理電路
l 最大光譜范圍：200-920nm（具體依需求而定）
l 光譜分辨率：0.1-0.16 nm (取決于光譜范圍、狹縫寬度)
l 光路結構：交叉C-T
l 積分時間：1ms-130s
l 供電電源：DC 12V±10%
l 數字位深：16 bit
l 光輸入接口：SMA905
l 數據輸出接口: USB2.0
典型應用：
l LIBS、等離子發光
l 激光波長測定
l 光譜分析/輻射分光分析/分光光度分析
l 受控?zé)岷司圩?/span>
l 低壓等離子體光譜檢測
l 介質阻擋放電等離子體光譜檢測
l 等離子體加工過程分析
2. 電氣參數
表1 電器特性
|
Parameter |
Min |
Typ |
Max |
Unit |
|
Operating voltage range |
12 |
V |
||
|
Operating current |
3.0 |
A |
||
|
Logic Inputs(3.3V LVTTL,) |
3.3 |
V |
||
|
High level input voltage |
1.7 |
3.3 |
3.6 |
V |
|
Low level input voltage |
-0.3 |
0 |
1.0 |
V |
|
Logic Output(3.3V LVTTL) |
||||
|
High level output voltage |
2.4 |
3.3 |
3.6 |
V |
|
Low level output voltage |
0 |
0.4 |
V |
該模塊配有2個SMA接頭和一個USB2.0通訊接口。
3. ATL30007實測譜圖示例

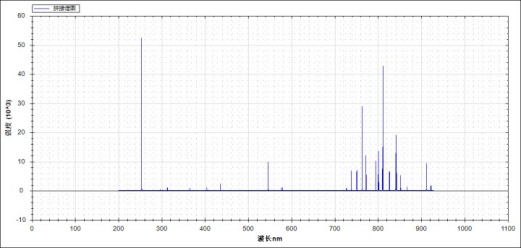

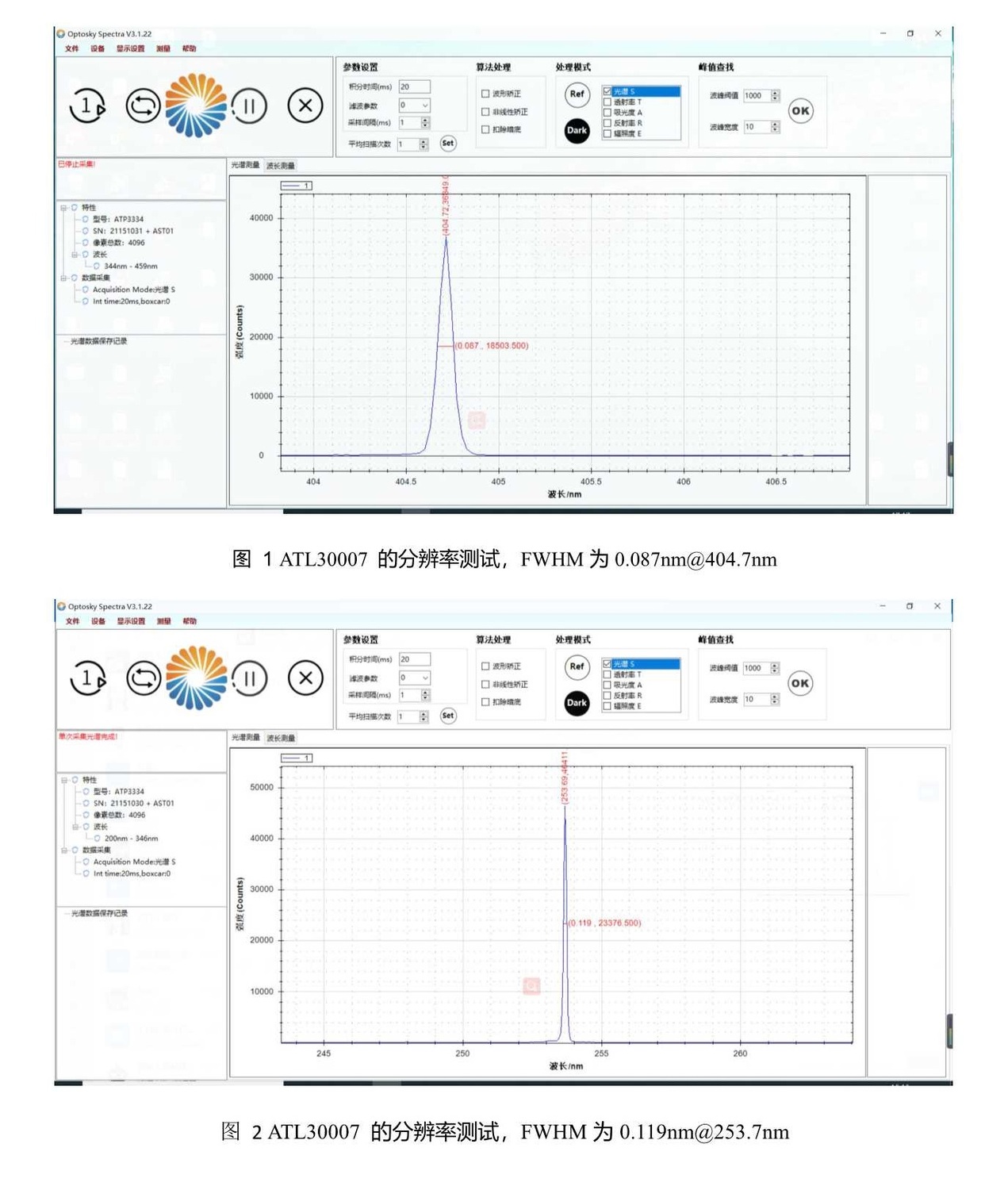

圖1 ATL30007 測試汞燈譜圖（波長范圍：200-924nm）的分辨率為0.1nm
4. ATL30007實物圖

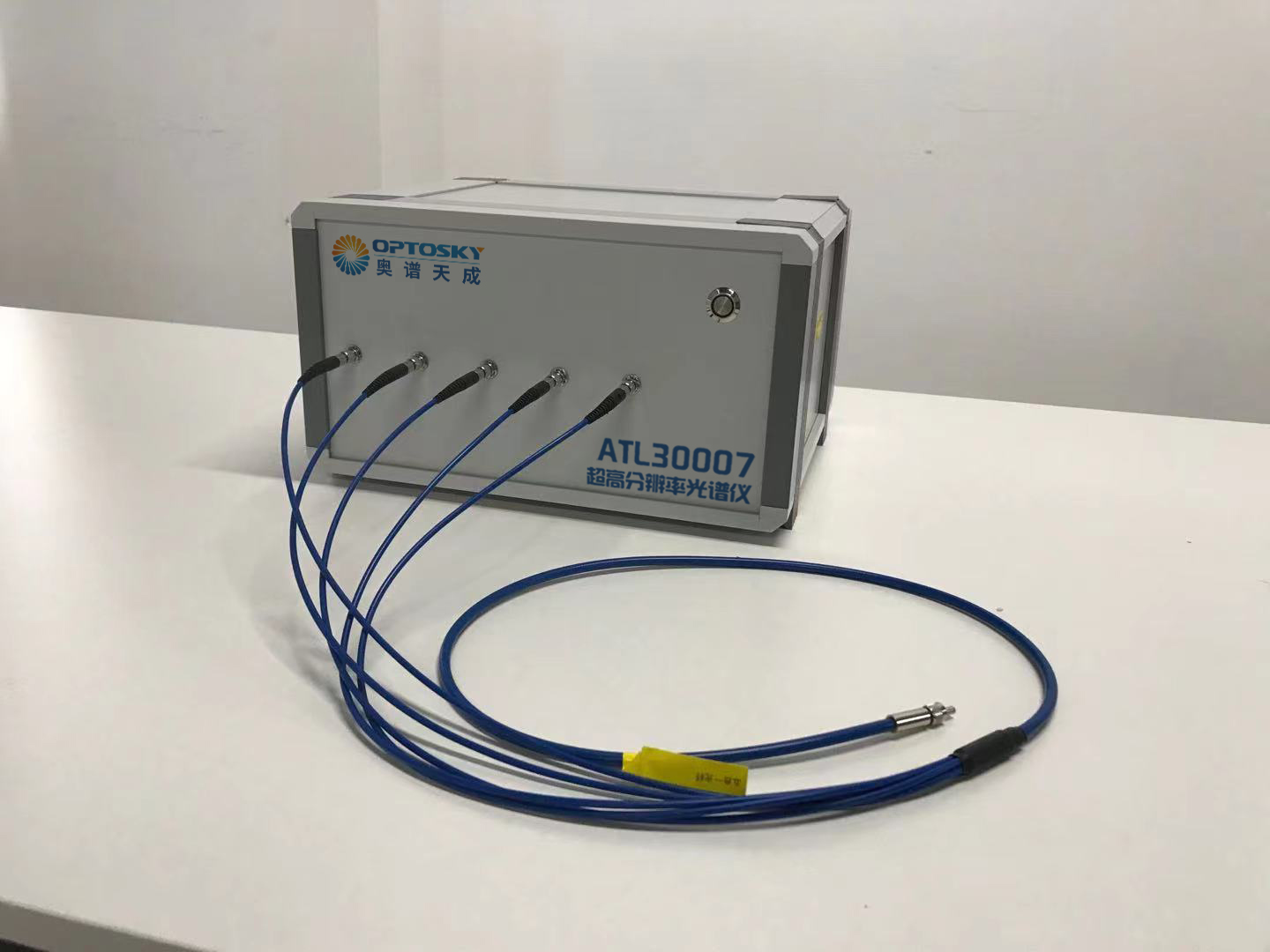

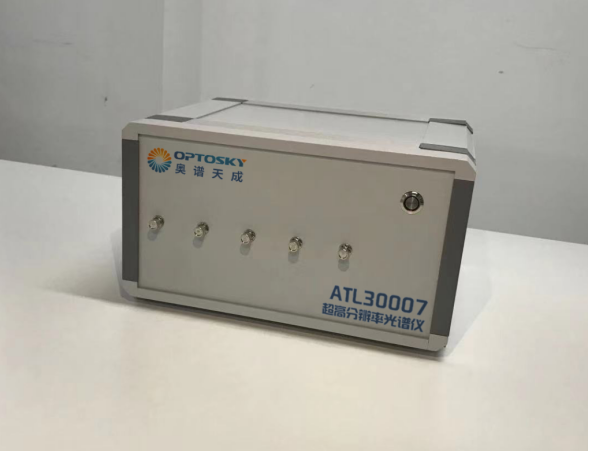

圖2 ATL30007型炒高分辨率光譜儀實物圖
