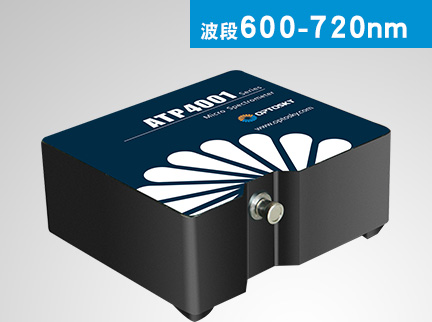

ATP4000-高靈敏度3648像素微型光纖光譜儀
高靈敏度3648像素光纖光譜儀
高靈敏度/超高速/低成本
一、產品概述
ATP4000-高靈敏度3648像素微型光纖光譜儀是奧譜天成推出的一款超高速、低成本、高性價比、采用多項突破性技術的多用途光譜儀。
ATP4000采用3648像素的線性CCD，可以適應200-1100nm波長范圍的測試，CCD檢測器曝光時間可以控制在1ms之內，客戶可以精確控制光譜儀的信噪比。
ATP4000是紫外、可見、近紅外光譜應用的理想選擇，有不同的狹縫、光柵、反射鏡、濾光片可以選擇，可以根據您的需求，配置適合不同應用場合的光譜儀，光譜范圍從200nm起至1050nm，光譜分辨率可在0.5到4.0nm之間選擇，奧譜天成也可為OEM客戶提供定制選擇。
ATP4000可以接收SMA905接口光纖輸入或者自由空間輸入的待測光，根據設定的積分時間進行測量，將測量結果通過USB2.0(高速)或者UART輸出;
二、特征
光譜范圍：200-1100 nm;
光路結構：交叉C-T光路;
檢測器：3648像素CCD;
積分時間：1ms-130s
供電電源：直流5V(可從USB直接取電);
ADC位深：16位;
ADC采樣率：2MHz;
光輸入接口：SM905光纖接口或自由空間輸入;
數據輸出接口：USB2.0(高速)或UART;
20針擴展接口;
三、應用
LED分選機;
多參數在線水質分析儀;
微量、快速分光光度計;
熒光光譜儀;
生化分析儀;
透過率檢測;
反射率檢測;
LIBS;
四、參數
類型線陣 CCD
探測光譜范圍 200-1100 nm
有效像素 3648
像元尺寸 7×200μm
全量程范圍 ~100 ke-
靈敏度 130 Photon @ 400 nm; 60 Photon @ 600 nm
暗噪聲 8.9counts @ 0 ?C; 12.9 @ 13 ?C (10s Integration)
光學參數
波長范圍 200-400nm，200-850nm，200-1000 nm等，不同范圍可定制
光學分辨率 0.1-4 nm (取決于狹縫、光譜范圍)
信噪比 >300:1
動態范圍 1300：1
工作溫度 0-40 oC
工作濕度 < 90%RH
光路參數
光學設計 f/4 交叉非對稱C-T光路
焦距 40 mm for incidence / 60 mm for output
入射狹縫寬度5、10、25、50、100、150、200 μm 可選，其他尺寸可定制
入射光接口SMA905光纖接口、自由空間
電氣參數
積分時間 1 ms - 130 second
數據輸出 接口USB 2.0
ADC位深 16 bit
供電電源 DC4.5 to 5.5 V (type @5V)
工作電流 170mA@Typ.
存儲溫度 -20°C to +70°C
操作溫度 0°C to +50°C
物理參數
尺寸 102×720×34 mm3
重量 0.2 kg
